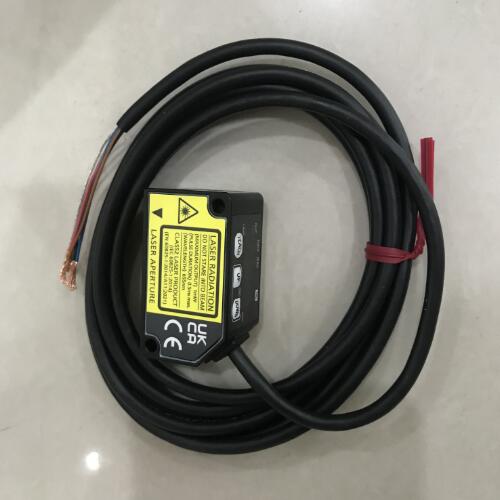

规格概述Panasonic位移传感器HG-C1100-P

规格概述Panasonic位移传感器HG-C1100-P

传感器光头标准型HG-T1010、对投光端而言受光端位置的偏移都可以通过控制器上的显示部进行受光端的光轴调整，简单清晰。

使用环境湿度 35～85%RH、保存时：35～85%RH

使用环境照度 白炽灯：受光面照度5,000ℓx以下(注7)

绝缘电阻 DC250V兆欧表下20MΩ以上(所有端子-外壳之间)

适用标准 CE标志(EMC指令、RoHS指令)、UKCA标志(EMC标准、RoHS标准)

配套的传感器头部 HG-T1010、HG-T1110

控制器连接台数 1台主机可连接15台子机(注2)

位移传感器又称为线性传感器，是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量。在过程中，位移的测量一般分为测量实物尺寸和机械位移两种。按被测变量变换的形式不同，位移传感器可分为模拟式和数字式两种。模拟式又可分为物性型和结构型两种。常用位移传感器以模拟式结构型居多，包括电位器式位移传感器、电感式位移传感器、自整角机、电容式位移传感器、电涡流式位移传感器、霍尔式位移传感器等。数字式位移传感器的一个重要是便于将信号直接送入计算机系统。这种传感器发展迅速，应用日益广泛。

电源电压 包括24V DC±10%　波纹0.5V(P-P)

消耗电流(注3) 100mA以下(连接传感器头部时)

耐振动 耐久10～55Hz　复振幅1.5mm　XYZ各方向2小时

耐冲击 耐久196m/s2　XYZ各方向3次

传感器光头采用兼具轻量和强度的铝压铸外壳。可以将温度对于测定精度的变化抑制在小范围内。此外，与树脂外壳相比螺钉紧固的外壳更加歪斜情况更少，时间久也不容易发生变化，防止光轴的偏移。

传感器光头通过连接电缆连接，投·受光端的位置关系可在控制器启动时自动判别。 所以在投・受光器的配线时，需要分别识别电缆。配线作业时，可以实现简单配线的连接器连接。

规格概述Panasonic位移传感器HG-C1100-P
