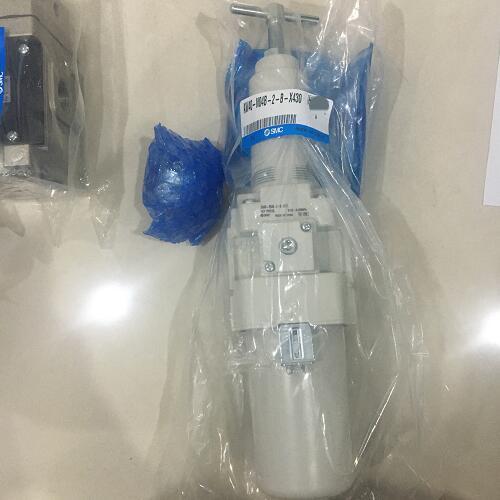

SMC结构图AW40-N04BCG-18-D两联件

SMC结构图AW40-N04BCG-18-D两联件

使用塑料材质的减压阀，应避免阳光直射

先导式减压阀调压用的压缩空气，一般是由小型直动式减压阀供给的。若将这个小型直动式减压阀与主阀合成一体，则称为内部先导式减压阀。若将它与主阀分离，则称为外部先导式减压阀，它可实现远距离控制。

若减压阀要在低温环境（-30℃以上）或高温环境（<80℃）下工作，阀盖及密封件等应改变材质。对橡胶件，低温时应使用特殊NBR，高温时使用FKM。零件应使用金属。

对长泄式减压阀，从长泄孔不断排气是正常的。若溢流量大，造成噪声大，可在溢流排气口装消声器。

 减压阀底部罗塞处要流出60mm以上的空间，便于维修。

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

如进口压力不变，输出流量变化，使出口压力发生波动（增高或降低）时，依靠溢流孔的溢流作用和膜片上力的平衡作用推动阀杆，仍能起稳压作用。当输出流量为零时，出口气压力通过反馈管进入膜片下腔，推动膜片上移，复位弹簧力推动阀杆上移，阀芯关闭，保持出口气压力一定。当输出流量很大时，高速流使反馈管处静压下降，即膜片下腔压力下降，阀门开度加大，仍能保持膜片上的力平衡。

调压完成后，将手轮压回，手轮被锁住，以保持设定压力一定。故称为锁定型手轮。

顺时针旋转手轮，调压弹簧9被压缩，上膜片组件7推动先导阀芯5开启，输入气体通过恒节流孔4流入上膜片下腔，此气压力与调压弹簧力相平衡。上膜片下腔与下膜片上腔相通，气压推下膜片组件，通过阀杆将主阀芯打开，则有出口压力。同时，此出口压力通过反馈孔进入下膜片下腔，与上腔压力相平衡，以维持出口压力不变。

阀芯的下部与二次侧压力相通，故阀芯上下所受气压力是平衡的，压力的变动（不论是一次侧还是二次侧）不影响阀芯上下气压力的平衡，故这种结构形式的压力特性好。

逆时针旋转手轮，调压弹簧力不断减小，阀芯逐渐关闭，膜片下腔中的压缩空气，经溢流阀不断从排气孔排处，直至后出口压力降为零。

连接配管要充分吹洗。 空气的流动方向按箭头方向安装，不得装反。
