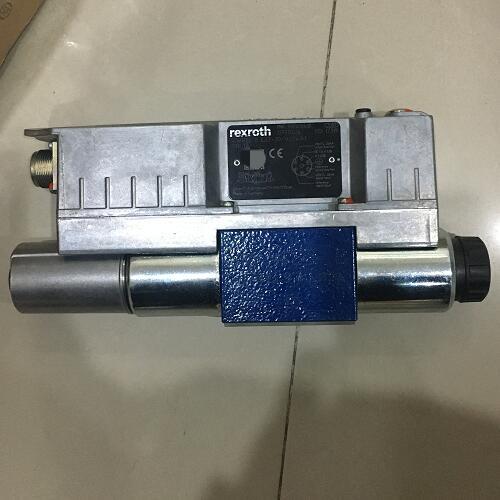

比例方向阀Rexroth特点4WREE6E08-3X/V/24A1

比例方向阀Rexroth特点4WREE6E08-3X/V/24A1

通过比例线圈设置 A 或 B 中的压力。具体压力取决于电流。线圈（5，6）断电后，控制阀芯（2）将通过压缩弹簧（8）保持在中心位置。油口 A 和 B 连接到 T，以便液压油可以不受阻挡地流入油箱。

在关闭线圈后，控制阀芯（2）将通过压缩弹簧（8）返回中心位置。通过可选的手动操控（9，10），可使控制阀芯（2）在无线圈通电的情况下发生位移。

辅助致动装置（5）可选地允许先导控制活塞在没有磁激励的情况下移动。

型号为 Z2S 的截止阀是采用叠加阀板设计的可释放单向阀。

这种阀门设计的功能基本上对应于具有三个开关位置的阀门。然而，关位置阀仅配备磁铁“A”。而不是2。按比例，在NG 6处有一个封闭螺钉(8.1)，在NG 10处有一个盖子(8.2)。

电源电压和设定点被施加到设备插头。根据设定值，电子设备将输入信号转换成电流。比例磁体将电流转化为机械力，机械力直接通过电枢挺杆(5)传递作用在阀锥（4）上。阀锥（4）对抗通道P中的液压力。如果阀锥（4）上的液压力等于磁力，则达到设定的压力。通过在T之后增加/减少横截面P，压力保持在设定值。通道P或B中的压力由压力传感器检测，并由集成电子设备独立于体积流量进行调节。

通道P或B中的压力通过插头(6)以模拟实际值（0至10 V或4至20 mA）的形式提供。在设定值为零的情况下，控制电子设备仅向比例磁体施加控制电流，并且建立设定压力。通过DIL开关（9），集成压力调节器可以适应各种应用）。

当设定值为0或断电时，设定压力。驱动由带有中心螺纹和可拆卸线圈的比例磁铁实现。磁铁内部与主接头②相连，并充有加压流体。使用这些阀门，可以根据电气期望值无级调节要限制的系统压力。

例如，如果阀门的流向是从 A① 到 A②，控制阀芯（1）将向 B 侧方向移动并推动阀心（2）偏离其阀座。液压油现在可以从 B② 流向 B①。

可选择的应急手动操作(9)·在电磁铁不通电情况下,可对先导滑阀(10)进行操作。

比例方向阀Rexroth特点4WREE6E08-3X/V/24A1
