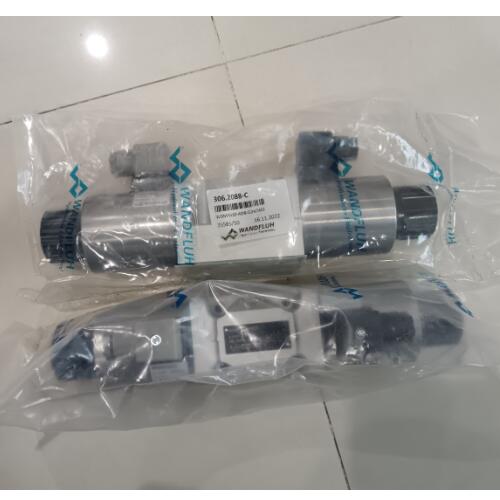

万福乐换向阀WDMF-A06-ADB操作方式

万福乐换向阀WDMF-A06-ADB操作方式

 在pT轴上应用pA的1/10值。2.确定与该点相邻的较低和较高特征线。施加到pT的点以一定的百分比将pT轴上较低和较高特性之间的部分分开。3.在qVmax轴上，以与pT轴上的截面相同的百分比分割相邻的较低和较高特性之间的截面。从qVmax轴上以这种方式确定的过零到pT轴上先前应用的值绘制一条直线。4.在qVmax轴上应用要保护的系统体积流量。5.对于该值，使用先前在pT轴上绘制的线读取背压。

左移动工因此弹簧腔(8)获得先导油压力而弹簧腔(6)保持无压状态。

这种阀门设计的功能基本上对应于具有三个开关位置的阀门。然而，关位置阀仅配备磁铁“A”。而不是2。按比例，在NG 6处有一个封闭螺钉(8.1)，在NG 10处有一个盖子(8.2)。

电源电压和设定点被施加到设备插头。根据设定值，电子设备将输入信号转换成电流。比例磁体将电流转化为机械力，机械力直接通过电枢挺杆(5)传递作用在阀锥（4）上。阀锥（4）对抗通道P中的液压力。如果阀锥（4）上的液压力等于磁力，则达到设定的压力。通过在T之后增加/减少横截面P，压力保持在设定值。通道P或B中的压力由压力传感器检测，并由集成电子设备独立于体积流量进行调节。

通道P或B中的压力通过插头(6)以模拟实际值（0至10 V或4至20 mA）的形式提供。在设定值为零的情况下，控制电子设备仅向比例磁体施加控制电流，并且建立设定压力。通过DIL开关（9），集成压力调节器可以适应各种应用）。

 表面A1和A2在打开方向上作用。表面A3和弹簧在闭合方向上作用。开启力和关闭力合力的作用方向决定了二通内置阀的切换位置。流量可以从A到B或从B到A通过双向内置阀。当通过从通道B抽取控制油或从外部供应控制油而对表面A3施加压力时，通道A被阻塞而没有泄漏。

在订购经过型式测试的安全阀之前，必须注意，在所需的响应压力p下，安全阀的允许体积流量qVmax大于待保护系统/蓄能器的可能体积流量。必须遵守相关规定！–根据压力设备指令2014/68/EU，体积流量对系统压力的增加不得大于设定响应压力的10%（参见组件标识符）。不得部件标识符中规定的体积流量qVmax。安全阀的排放管线必须安全排放。

从主阀经油口P由内部提供控制油·控制油经油口Y由外部引回油箱·底板中油口X堵死。
