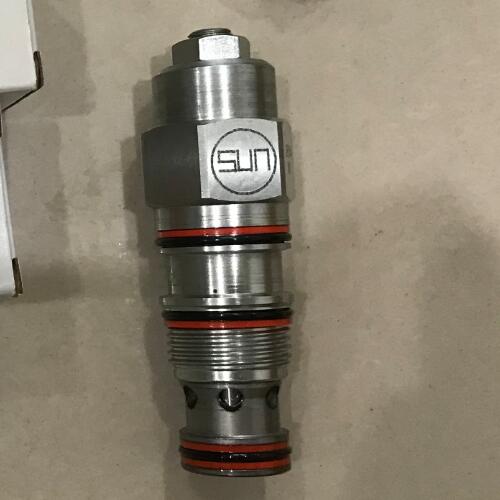

此常闭，直动式带外部节流孔的2位方向阀为先导级卸荷阀。

它用来感知一个油路的压力从而切换或卸荷另一个油路的阀。

调节螺栓的内六角尺寸 4 mm

锁紧螺母六角尺寸 15 mm

锁紧螺母力矩 9 - 10 Nm

在规定的工作条件下，电磁阀通电后能否可靠地换向，断电后能否可靠地复位。

电磁换向阀的压力损失由液流流过电磁换向阀的阀口时产生的流动损失和节流损失组成。

电磁换向阀的内泄露量是指在规定的工作条件下，处于各个不同工作位置时，从高压腔到低压腔的泄露量。

从电磁铁通电到阀芯换向终止所需要的时间，复位时间是指从电磁断电到阀芯回复到初始位置所需要的时间。

2口与3口之间阀芯泄流量少于20滴/分（1.4cc/min）。

这种阀并不是用来调节压力，而是用来进行压力档位选择。

Sun浮动式的结构可以限度地减少由于过大的安装扭矩以及孔型加工的误差所造成的干涉现象。

 复位 >85% of setting

阀头部安装六角尺寸 22,2 mm

阀安装扭矩 41 - 47 Nm

当口1压力阀的设定，阀芯切换以接通口2到口3.

先导口（口1）和弹簧泄油腔（口4）是完全密封的。

通流能力 2 L/min.

操作压力 350 bar

回座时泄漏 20 drops/min.
