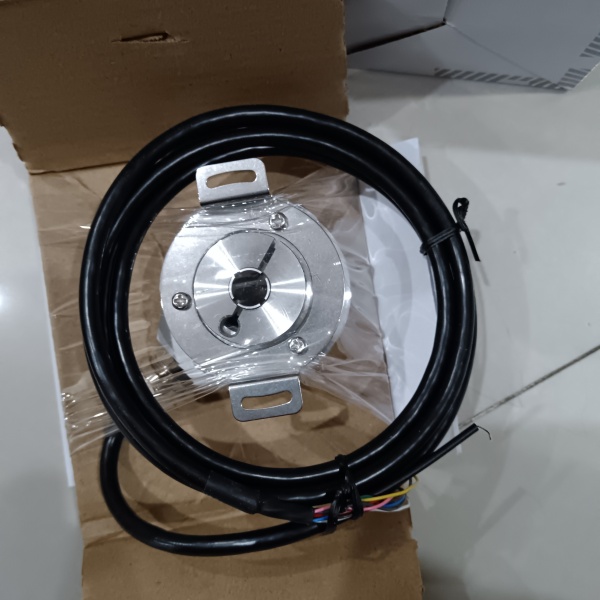

宜科ELCO光电编码器EC58W12R-L5TR-4096

宜科ELCO光电编码器EC58W12R-L5TR-4096

类型：光电编码器（角位移转换采用光电扫描原理）。

读出方式：红外光源垂直照射，读数系统基于径向分度盘（透光/不透光窗口交替），接收器将光变化转为电信号。

可获取速度信号，反馈给变频器调节输出

若为多圈式，通过齿轮传动扩展测量范围，安装时无需费力找零点。

输出信号供 CNC、PLC、控制系统等处理，常用于机床、材料加工、电机反馈、测量控制等设备。

多种安装法兰连接方式可选，自由度大

抗机械损伤性能良好，可承受较高轴向和径向负载

适用于各类工业现场应用

EB50B8-C4AR-500型号及系列小型实心轴型增量编码器EB50轴径8mm不锈钢，自带轴肩，提高了轴的承载能力，直接电

缆出线，出线端防水保护，同时具有反接保护和短路保护。

轴径 Φ6mm / Φ8mm

分辨率 10~2500脉冲/转（可选10,20,30...1024,2000,2500等）

防护等级 IP54

转速 6000 RPM

轴负荷 30N轴向、60N径向

冲击/振动 50G/11ms / 10G (10~2000Hz)

轴承寿命 10⁹转

工作温度 -20°C ~ +80°C

主体材料 铝合金 UNI9002-5

外壳材料 锌合金 UNI9002-5

重量 约155g

轴径 Φ6mm / Φ8mm

分辨率 10~2500脉冲/转（可选10,20,30...1024,2000,2500等）

防护等级 IP54

转速 6000 RPM

轴负荷 30N轴向、60N径向

冲击/振动 50G/11ms / 10G (10~2000Hz)

轴承寿命 10⁹转

工作温度 -20°C ~ +80°C

主体材料 铝合金 UNI9002-5

外壳材料 锌合金 UNI9002-5

重量 约155g

根据应用场景选择系列：轻工业选系列（EB38/EB50），重载工况选工业级系列（EC/EV/HV）

确认轴径和安装方式：实心轴/轴套型，轴径Φ6~Φ15mm可选

分辨率需求：根据控制精度选择10~2500脉冲/转

防护等级：一般环境IP54，特殊环境需确认更高防护

输出类型：增量型/，单圈/多圈，是否需现场总线接口

要求：如需防爆、UL等需特别注明
