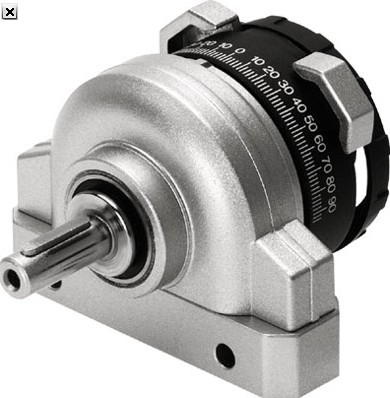

费斯托摆动驱动器，DSM-40-270-CC-A-B

费斯托摆动驱动器，DSM-40-270-CC-A-B

尺寸  40

缓冲角度  16 deg

旋转角度调整范围  0 ... 240

设计结构  旋转叶片

位置检测  用于接近式传感器

材料备注  不含有黄铜和PTFE deg

摆动角度  0 ... 240 deg

缓冲  CC: 两端带液压缓冲器

装配位置  任意

调节  -3 deg

工作模式  双作用

符合 RoHS

驱动轴的材料信息  钢

镀镍

密封件的材料信息  TPE-U(PU)

外壳的材料信息  锻造铝合金

工作压力  1.5 ... 10 bar

6 bar时的较大摆动频率  0.7 Hz

工作介质  压缩空气符合ISO8573-1:2010 [7:-:-]

耐腐蚀等级 CRC  0

环境温度  -10 ... 60 °C

较大轴向力  120 N

较大径向力  350 N

6 bar时的理论扭矩  20 Nm

允许的质量惯性矩  0.11 kgm2

产品重量  2,800 g

安装类型  具有内（阴）螺纹

气动连接  G1/8
