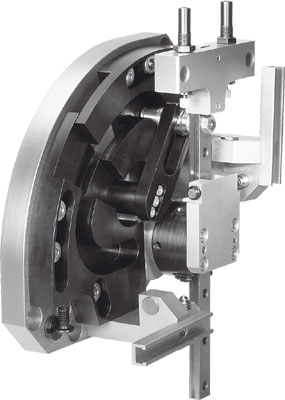

HSW-AE 电磁线圈驱动的搬运单元，

经过预先装配, 是一种具有连接式

导向式的抓取 & 搬运系统，主要用

于搬运小型部件，并将它们旋转90度。

在控制马达和内置的MTR-DCI位置控制

器的操纵下，摆杆前后摇动，摇动范

围220? HSW 的导向是由开槽式导向板

来实现的，可以调节角度，

并且具有直线轴承和旋转轴承。

电话：021-39529839转8006

直线传真：021-39947181

手机；18918574312

企业QQ;288 0626 085

邮箱18918574312@163.com

联系人；范勇霞

抓取 & 搬运系统，用于将部件旋转90度

后重新定位，带马达单元, I/O

 接口和直角齿轮单元

电的方面，可选配 MTR-DCI 带刷型伺服马达

带 90?直角变速系统(-GE)

防护盖 (-SD)

通过I/O (-IO)激活。 (CanOpen,

DeviceNet 和 Profibus 正在规划当中)

除了电驱动方式， HSW搬运单元还可以

通过气动方式来操作或是不带任何驱动

器而由外部连接的马达来推动。

90?摆动角度时的较大直线行程  90/90 mm

Z 轴向上的行程  80 - 100 mm

缓冲  通过缓冲器吸收噪音

预定义的制动曲线

装配位置  任何

齿轮箱类型  行星齿轮组

逐步下降的齿轮传动比  13,73:1

设计结构  直线导向+旋转轴承

有导向的动作顺序

转子位置传感器  光学编码器

温度监控  Abschaltung bei 躡ertemperatur (>80?
