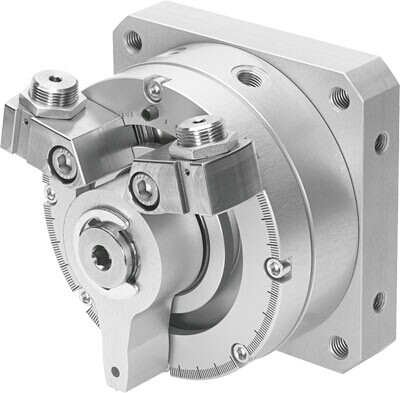

DSM-25-270-P-A-B,FESTO摆动驱动器
叶片式摆动气缸DSM是一个带旋转叶片的双作用半旋转驱动器
叶片式摆动气缸在整个摆角范围内无极调节
金属固定挡块确保
聚氨酯材料的旋转叶片和密封系统确保了使用寿命长
使用缓冲元件实现终端位置的调节
止动元件和摆动气缸间的机械传动装置防止止动系统在加载情况下产生运动
旋转叶片和多齿轴的组合可承受高达40Nm的扭矩
电话：O21-69OO O973
传真：O21-3994 7616
手机：189 1857 2467
QQ：288O626O81
联系人：张海情
邮箱：18918572467@163.com
DSM-25-270-P-A-B,FESTO摆动驱动器
尺寸 25
缓冲角度 1.2deg
旋转角度调整范围 0 ... 27 deg
摆动角度 0 ... 270deg
缓冲 两端带弹性缓冲环/板
装配位置 任意
调节 -6 deg
工作模式 双作用
设计结构 旋转叶片
位置检测 用于接近式传感器
工作压力 1.5 ... 10bar
6bar时的较大摆动频率 2Hz
工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]
耐腐蚀等级 CRC 0
环境温度 -10 ... 60°C
较大轴向力 50N
较大径向力 120N
6bar时的理论扭矩 5Nm
允许的质量惯性矩 0.015kgm2次方
安装类型 具有内(阴)螺纹
气动连接 M5
材料备注 不含有黄铜和PTFE、符合RoHS
驱动轴的材料信息 钢、镀镍
密封件的材料信息 TPE-U(PU)
外壳的材料信息 锻造铝合金
DSM-25-270-P-A-B,FESTO摆动驱动器
