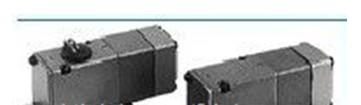

sunx继电器，VDE0126

sunx继电器，VDE0126

线圈规格

线圈额定电压 吸合电压

（at 20℃）（初始） 释放电压

（at20℃）

（初始） 额定动作电流

〔±10%〕（at20℃） 线圈电阻

〔±10%〕（at20℃） 额定消耗功率

（at 20℃） 较大施加电压

（at 55℃）

DC6V 额定电压的75%V以下 额定电压的5%V以上 313mA 19.1Ω 通电时：1,880mW

保持时：170mW ※1 额定电压的110%V

额定电压的150%V ※2

DC9V 209mA 43.1Ω

DC12V 157mA 76.6Ω

DC24V 78mA 306.4Ω

DC48V 39mA 1,225.5Ω

※1 线圈保护电压 30%V时

※2 施加时间：非连续性的，每次在24小时以内

规格项目性能概要

标准型长寿命型

触点规格触点构成2a, 2a1b2a, 2a1b

a接点接触电阻(初始)100mΩ以下(通过DC 6V 1A电压下降法、参考值)

3mΩ以下(通过DC 6V 20A电压下降法、参考值)

触点材料AgSnO2系

b触点 ※7接触电阻(初始)100mΩ以下(通过DC 6V 1A电压下降法)

触点材料在Ag Ni上Au电缆

额定a触点额定控制容量

(电阻负载)35A 277V AC

触点较大允许电压480V AC, 110V DC

触点较大允许电力(电阻负载)9,695 VA

触点较大允许电流35 A ※6

小适用负载

(参考值) ※1100mA 5V DC

b触点 ※7额定控制容量

(电阻负载)1A 277V AC, 1A 30V DC

触点较大允许电压277V AC, 30V DC

触点较大允许电力(电阻负载)277VA

触点较大允许电流1A

小适用负载

(参考值) ※110mA 5V DC

额定消耗功率1,880mW(施加线圈额定电压后100ms 以上)

170mW(线圈保持电压 30%V)

电气性能绝缘电阻(初始)1,000MΩ以上(使用500V DC绝缘电阻计，测量与耐电压项相同的位置)

过电流耐受性(a触点，初始)1,000A以下通电1ms 3次(参考值)

耐电压

(初始)a触点间AC2,000V 1分钟(检测电流：10mA)

a触点与线圈间AC5,000V 1分钟(检测电流：10mA)

a触点异极触点相互间AC5,000V 1分钟(检测电流：10mA)

b触点间AC1,000V 1分钟(检测电流：10mA)

b触点与线圈间AC2,000V 1分钟(检测电流：10mA)

a触点与b触点间AC5,000V 1分钟(检测电流：10mA)
