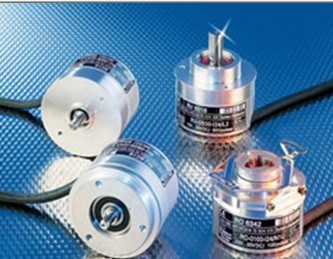

MK5100,概述IFM增量式光电编码器

MK5100,概述IFM增量式光电编码器

上海乾拓贸易有限公司

电话；021-69001039

直线传真；021-69000965

手机；17321017802

邮箱；17321017802@163.com

企业QQ：2880626087

联系人；居琦

辅助机械装置安装等多种形式。

高速端安装：安装于动力马达转轴端（或齿轮连接），此方法是分辨率高，

由于多圈编码器有4096圈，马达转动圈数在此量程范围内，可充分

足量程而提高分辨率，缺点是运动物体通过减速齿轮后，

来回程有齿轮间隙误差，一般用于单向控制定位，例如轧钢

的辊缝控制。另外编码器直接安装于高速端，马达抖动须较小，不

然易损坏编码器。

速端安装：安装于减速齿轮后，如卷扬钢丝绳卷筒

的轴端或然后一节减速齿轮轴端，此方法已无齿轮来回程间隙，测量

较直接，精度较高，此方法一般测量长距离定位，例如各种提升设备，送料小车定位等。

输入电路   4个动态输入，可单独配置： 0...10 mA, IEPE或0/4...20 mA

2个静态输入: 0/4...20 mA (0...10 V)或脉冲(电隔离)

2个数字报警输出(PNP 100 mA) 或1个数字输出及一个模拟

输出0/4...20/22 mA (0...10 V)

总的输入和输出   16, 可配置

输入信号   0/4...20 mA或0...10 V或脉冲

输出   OU 1 = 开关量输出或模拟量输出 / OU 2 (I/O 1...8) = 开关量输出

输出功能   常开 / 常闭可选

MK5100,概述IFM增量式光电编码器

每个输出较大电流负载 [mA]  100

历史记录   环存储器，FIFO（较大值881664）

可在所有4个动态通道上配置IEPE、振动传感器类型VSA或4...20 mA

2个用于传感器的模拟输入 (4...20 mA/pulse)

5、编码器电缆屏蔽线未接或脱落：这会引入干扰信号，

使波形不稳定，影响通信的准确性，必须屏蔽线的焊接及接地。

6、编码器安装松动：这种故障会影响位置控制 精度，

造成停止和移动中位置偏差量差，甚至刚一开机即产生伺服系统过载报警，请特别注意。

7、光栅污染 这会使信号输出幅度下降，必须用脱脂棉沾无水酒精轻轻擦除油污。

灵活的4动态输入配置现在可连接并持续监控不同的传感

器类型。这对采用固件版本11或更高版本的VSE装置有效。传感器

以是VSA型振动传感器、IEPE或带4...20 mA输出的过程传感器。

还可使用两个模拟输入连接额外过程传感器，如用于速度或温度。

本功能为设备和过程监控提供不同的可能性。具有

多600,000个值的板载FIFO内存提供简单的数据比较方法，并可用于趋势分析。

简单联网

使用以太网接口和VOS型OPC服务器软件，该装置可轻松连接到公司网络。

由此，可将振动和过程数据集成到更高的系统，如SCADA或MES。
