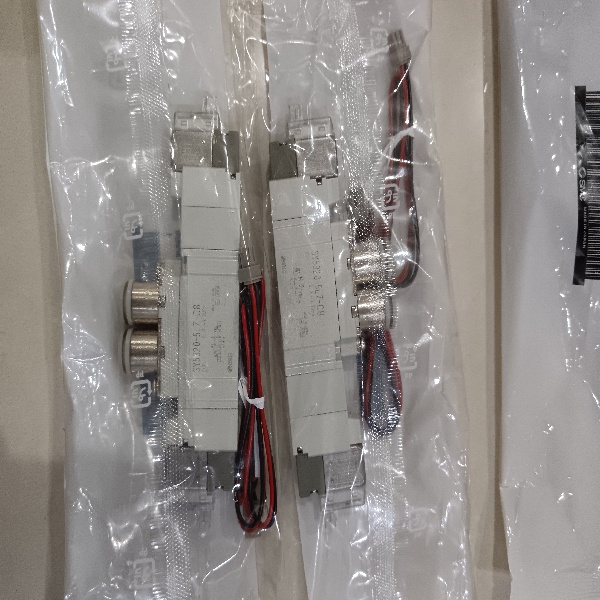

SMC电磁阀 SY9220-5LZD-C10结构分析

SMC电磁阀 SY9220-5LZD-C10结构分析

描述 SY3000·5000·7000 系列 5通电磁阀 插入式 底板配管型 阀形式

阀体尺寸减小

  节能，省空间

对应插入式底板

插入式金属底板(IP40)/插入式插件连接底板(IP67)

集装式型号: SS5Y3, SS5Y5，SS5Y7

阀体形式 插入式

配管种类 底板配管型:侧面配管

导线引出方式 集中配线

A·B接管口径 无底板

P,R通口接管口径 无底板

保护构造 IP67

高使用圧力 [MPa] 0.7 MPa

低使用圧力 [MPa] 0.15 MPa

大动作频率 5 Hz

响应时间 18 ms

消耗功率 0.4 W

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 底板配管型:侧面配管 1.3 dm³/(s·bar)

b值(P→A/B) 底板配管型:侧面配管 0.26

C值(A/B→E) 底板配管型:侧面配管 1.5 dm³/(s·bar)

b值(A/B→E) 底板配管型:侧面配管 0.27

系列 3 SY3000

机能 A 4位双3通(N.C./N.C.)

密封方式 0 弹性密封

先导规格 - 内部先导式
