前面单元的安装 带通孔
安装类型 带通孔
带沟槽螺母
气动接口，等待位置 M5
气动连接 M5
底座的材料信息 锻造铝合金
十字导轨的材料信息 热处理钢
摆动模块
My为静态时的较大扭矩 10 Nm
Mz动态时的较大扭矩 2.4 Nm
Mz 为静态时的较大扭矩 10 Nm
较大有效负载 1 kg
6 bar时的理论作用力 50 N
产品重量 4,600 g
垂直
工作模式 双作用
带摆动式驱动器和防护盖，等待位位于左侧。
有导向的动作顺序
位置检测 用于接近式传感器
防止扭转/导向 十字交叉导向
工作压力 4 ... 8 bar
短循环周期 0.8 s
重复精度 ±0,01 mm
工作介质 压缩空气符合ISO8573-1:2010
侧向元件的材料信息 锻造铝合金
等待位置也可以在左面
Z 轴向上的行程 35 ... 50 mm
Z 方向上的行程，工作行程 20 mm
缓冲 CC: 两端带液压缓冲器
软特性
装配位置 导轨

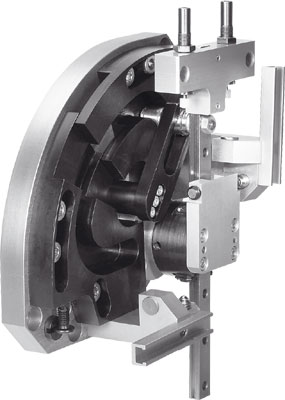

抓取模块
HSP-16-AP-SD-WL
产品代号: 533610
尺寸 16
较大Z行程，等待位置 25 mm
Y轴向上的行程 90 ... 110 mm
设计结构 十字交叉导向
关于工作和先导介质的说明 可以使用经过润滑的压缩空气
(一旦使用后要求一直使用经过润滑的压缩空气)
环境温度 0 ... 60 °C
