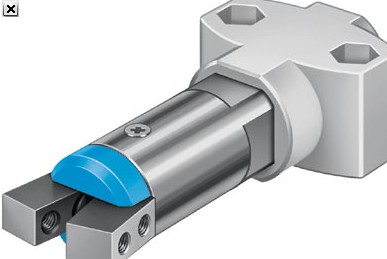

HGWM-12-EZ-G8，festo摆动气爪操作方式
上海乾拓贸易有限公司
电话：021-69000965
传真：021-39529830-8007
手机：17321056802 (微信就是手机号)
邮箱：17321056802@163.com
企业QQ：2880626084
联系人：郑娜
尺寸 12
气爪静态时Mx的较大扭矩 40 Ncm
气爪手的重复精度 <= 0.02 mm
气爪指的数量 2
工作模式 单作用
关闭的
气爪功能 角度
设计结构 斜面板
位置检测 无
工作压力 2 ... 8 bar
气爪的较大工作频率 4 Hz
6 bar时的小打开时间 1.7 ms
6 bar时的小关闭时间 2.8 ms
工作介质 压缩空气符合ISO8573-1:2010 [7:-:-]
耐腐蚀等级 CRC 2 – 中等腐蚀影响
环境温度 5 ... 60 °C
弹簧回复力矩 1.5 Ncm
• 结构紧凑便携
• 夹爪打开或合拢
气爪夹头静态时My的较大扭矩 40 Ncm
摆动气爪ax,ay轴向上的较大反冲力 0.5 deg
气爪夹头在Sz方向上的较大反冲 0.03 mm
较大开启角度 14 deg
• 外部专配气爪手指，灵活性佳
• 可选多种方式安装到驱动单元上
6 bar时总的抓取扭矩, 打开 76 Ncm
盖帽的材料信息 POM
外壳的材料信息 高合金钢, 耐腐蚀
气爪夹头的材料信息 高合金钢
气爪夹头静态时Fz的较大扭矩 20 N
主体 不锈钢
夹爪 不锈钢
端盖 聚醋酸酯
材料注意事项 不含铜、聚四氟乙烯和硅
符合 RoHS 规定
气爪静态时的Mz轴向较大扭矩 40 Ncm
产品重量 45 g
安装类型 夹紧
气动连接 M3
材料备注 不含有黄铜和PTFE
