连接接线端子Direct connection and screw connection

接线能力螺钉连接 下级联接 M12 630 A

直连 上级联接 630 A 母排 185 mm

贮存环境温度-50...85 °C

挂锁装置可挂锁

安装类型垂直

安装方式母排

安装位置并排安装

630 A ( 45 °C ) 垂直

额定负载电流 壳体内 [Ithe]630 A ( 40 °C ) / 每极熔断器功率损耗: 48 W 垂直

额定负载持续运行

额定绝缘电压 [Ui]800 V AC 50/60 Hz 符合 EN 60947-3

额定冲击耐受电压 [Uimp]12 kV 符合 IEC 947-3

额定工作电压 [Ue]690 V AC 50/60 Hz

紧固扭矩40 N.m

高度672 mm

宽度100 mm

深度123 mm

符合标准IEC 60269-2-1

EN/IEC 60947-1

EN/IEC 60947-3

产品CCC

IP 保护等级IP20 符合 IEC 60529

IK 保护等级IK07 符合 EN 50102

连接方式简单多样；

挂锁装置可挂锁

安装类型垂直

安装方式母排

安装位置并排安装

额定工作电流 [Ie]

AC-21B : 630 A AC 50/60 Hz 220/240 V

AC-21B : 630 A AC 50/60 Hz 380/415 V

AC-21B : 630 A AC 50/60 Hz 440/480 V

AC-21B : 630 A AC 50/60 Hz 500 V

AC-21B : 630 A AC 50/60 Hz 660/690 V

AC-22B : 630 A AC 50/60 Hz 220/240 V

AC-22B : 630 A AC 50/60 Hz 380/415 V

AC-23B : 630 A AC 50/60 Hz 380/415 V

AC-23B : 630 A AC 50/60 Hz 220/240 V

AC-22B : 630 A AC 50/60 Hz 440/480 V

AC-22B : 630 A AC 50/60 Hz 500 V

产品系列Fupact

schneider熔断器式隔离开关，施耐德隔离开关工作范围

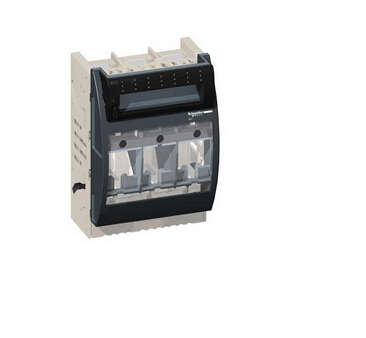

产品名称Fupact ISFL

产品类型熔断器切断开关

产品应用保护

信号传输功能独立熔断器监控

机械寿命1000 次

电气寿命AC-21B : 200 次 690 V AC 50/60 Hz

AC-22B : 200 次 500 V AC 50/60 Hz

AC-23B : 200 次 415 V AC 50/60 Hz

电击保护级别II 级 正面

在ON和OFF状态下可用锁定装置保护熔芯；

允许操作人员在不接触的情况下更换熔芯；

提供齐全配件选择

额定工作电流 [Ie]

AC-21B : 630 A AC 50/60 Hz 220/240 V

AC-21B : 630 A AC 50/60 Hz 380/415 V

AC-21B : 630 A AC 50/60 Hz 440/480 V

AC-21B : 630 A AC 50/60 Hz 500 V

AC-21B : 630 A AC 50/60 Hz 660/690 V

AC-22B : 630 A AC 50/60 Hz 220/240 V

AC-22B : 630 A AC 50/60 Hz 380/415 V

AC-23B : 630 A AC 50/60 Hz 380/415 V

AC-23B : 630 A AC 50/60 Hz 220/240 V

AC-22B : 630 A AC 50/60 Hz 440/480 V

AC-22B : 630 A AC 50/60 Hz 500 V

补充信息

电极描述1 x 3P 可切换

保护电极描述1 x 3f

熔丝类型DIN

熔丝大小NH3

网络类型AC

网络频率50/60 Hz

控制类型操作手柄

设计垂直设计

污染等级3 符合 IEC 60947

运行温度-25...70 °C

额定电流：160A, 250A, 400A, 630A，两种壳架；

提供接线片、电流互感器、辅助触点等齐全配件；

支持母排直连；

800 V AC 50/60 Hz AC-20

约定发热电流 [Ith]

630 A ( 40 °C ) 每极熔断器功率损耗: 48 W

473 A ( 70 °C ) 垂直

504 A ( 65 °C ) 垂直

536 A ( 60 °C ) 垂直

567 A ( 55 °C ) 垂直

599 A ( 50 °C ) 垂直

630 A ( 45 °C ) 垂直

LV480856

LV480857

LV480856

LV480857

LV480858

LV480852

LV480858

LV480856

LV480857

LV480858

LV480852

LV480852
