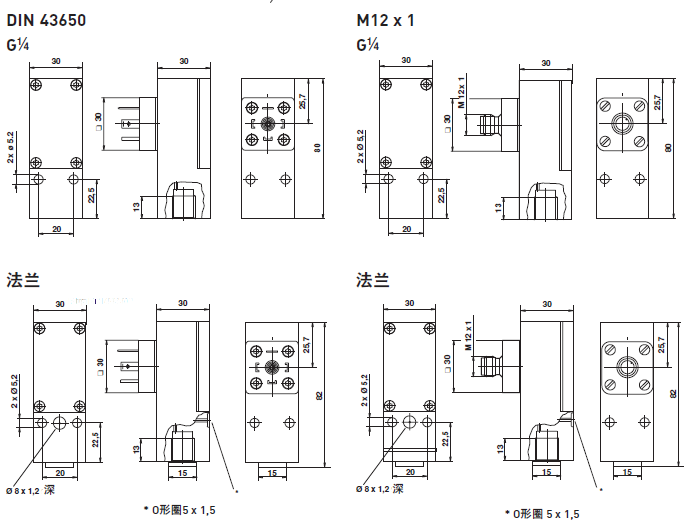

接口尺寸:进口诺冠18s型模拟式压力开关

接口尺寸:进口诺冠18s型模拟式压力开关

性能

模拟式压力开关

-1 ~ 25 bar

带温度补偿

可用于真空及过压

坚固设计可用于气动和工业应用

电子式压力开关可用于定位下一个测试点，

流体信号可被压阻传感器转为4～20mA的

标准压力比例模拟输出信号和一个电子回路，

此回路可将信号放大、线性化及温度补偿

电气连接

DIN 43650 M12 x 1

针 针接线 针 针接线

1 + UB 1 + UB

2 信号 4 ... 20 mA 4 信号 4 ... 20 mA

技术参数

介质:

经过滤的润滑或非润滑的压缩空气,

及中性气体

安装:

可选

工作压力:

-1 ~ 25 bar

流体温度:

-10°C ~ +85°C

环境温度:

-10°C ~ +85°C

在于+2°C条件下使用时，请向本公司技术服务部咨询

防护等级:

IP 65

电气连接：

DIN 43 650 或 M12 x 1带短路防护

输出信号:

4 ~20 mA (双线)

线性:

< ±0,5% 终值

滞后性:

< 0,15%

温度灵敏度（零点）

零点 < ± 0,4% FS/10K

范围 < ± 0,2% FS/10K

重量:

0,15 kg

0523055 直列式，不带电缆

0523057 直列式，4芯2m电缆

0523052 直列式，4芯5m电缆

0523056 直角式，4芯1.5m电缆

0523058 直角式，4芯2m电缆

0523053 直角式，4芯5m电缆

插头

0523055 直线型，无电缆

0523057 直线型，2m线，4芯

0523052 直线型，5 m 线，4芯

0523056 90° 1,5 m 线，4芯

0523058 90° 2m线，4芯

0523053 90° 5 m线，4芯

型号说明

0862081

0862085

0862181

0862185

0862381

0862385

0862082

0862086

0862182

0862186

0862382

0862386
