尼龙弹簧软管

O/D    接头 合拢长度  工作长度    +20°c时工作压力

管外径 螺纹  (mm)    (mm)          (bar)

6 R1⁄4 200 3000 31 PA330600328

6 R1⁄4 250 3750 31 PA330600428

6 R1⁄4 333 5000 31 PA330600528

6 R1⁄4 500 7500 31 PA330600828

6 R1⁄4 1000 15000 31 PA330601528

8 R1⁄4 200 3000 22 PA330800328

8 R1⁄4 250 3750 22 PA330800428

8 R1⁄4 333 5000 22 PA330800528

8 R1⁄4 500 7500 22 PA330800828

8 R1⁄4 1000 15000 22 PA330801528

10 R1⁄4 210 3000 17 PA331000328

10 R1⁄4 262 3750 17 PA331000428

10 R1⁄4 350 5000 17 PA331000528

10 R1⁄4 525 7500 17 PA331000828

10 R1⁄4 1000 15000 17 PA331001528

12 R3⁄8 200 3000 12 PA331200338

12 R3⁄8 250 3750 12 PA331200438

12 R3⁄8 333 5000 12 PA331200538

12 R3⁄8 500 7500 12 PA331200838

12 R3⁄8 1000 15000 12 PA331201538

*15 G1⁄2A 166 3000 17 PA331500348

*15 G1⁄2A 207 3750 17 PA331500448

*15 G1⁄2A 277 5000 17 PA331500548

*15 G1⁄2A 415 7500 17 PA331500848

安装方法：两端带外螺纹的回转接头

*尼龙弹簧软管为黄色，其他颜色可订制

所有接头螺纹为BSPT锥外螺纹，除了BSPP 1/2”

安装方法：两端带外螺纹的回转接头

*尼龙弹簧软管为黄色，其他颜色可订制

所有接头螺纹为BSPT锥外螺纹，除了BSPP 1/2”

聚氨酯弹簧软管

O/D    接头 合拢长度  工作长度    +20°c时工作压力

管外径 螺纹  (mm)    (mm)          (bar)

6 x 4 R1⁄8 165 2000 10 PU310600218

6 x 4 R1⁄8 350 4000 10 PU310600418

6 x 4 R1⁄8 545 6000 10 PU310600618

6 x 4 R1⁄8 720 8000 10 PU310600818

8 x 5 R1⁄4 180 2000 10 PU310800228

8 x 5 R1⁄4 400 4000 10 PU310800428

8 x 5 R1⁄4 630 6000 10 PU310800628

8 x 5 R1⁄4 800 8000 10 PU310800828

10 x 6,5 R1⁄4 185 2000 9 PU311000228

10 x 6,5 R1⁄4 400 4000 9 PU311000428

10 x 6,5 R1⁄4 635 6000 9 PU311000628

10 x 6,5 R1⁄4 800 8000 9 PU311000828

12 x 8 R3⁄8 180 2000 9 PU311200238

12 x 8 R3⁄8 390 4000 9 PU311200438

12 x 8 R3⁄8 590 6000 9 PU311200638

12 x 8 R3⁄8 780 8000 9 PU311200838

30米涤纶丝编织软管, ‘O’形夹和卡夹钳

专用卡夹钳，产品号 39001400, 可用于将‘O.形夹紧固在软管上

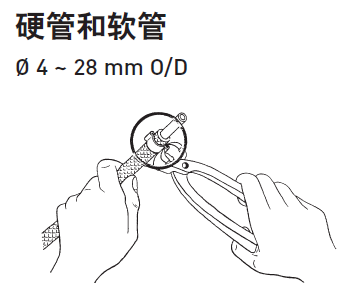

使用方法

1. 按需要的长度切断软管

2. 插入可重复使用的端管

3. 套上O形夹

4. 用卡夹钳夹牢O形夹

管外径/孔径/压力(bar)*

8 10 12 13,5 16 18,5 27 33

3 5 6,3 8 10 12,5 20 25

10 10 10 10 10 9 7 6

产品号30米软管. PV 2008030 PV 2010030 PV 2012030 PV 2014030 PV 2016030 PV 2019030 PV 2027030 PV 2033030

‘O’形夹 48 0168 02 48 0168 03 48 0168 04 48 0168 05 48 0168 06 48 0168 07 48 0168 11 48 0168 15

专用卡夹钳 39 0014 00

+20˚C.时较高工作压力

工作环境高于 +20°C时,请咨询本公司技术服务部

金属丝编织橡胶软管

订货长155米. 42 0020 00 000 42 0030 00 000 42 0040 00 000 42 0050 00 000 42 0060 00 000 42 0070 00 000

250 mm 42 0020 00 000 42 0030 00 250 42 0040 00 250 42 0050 00 250 42 0060 00 250 42 0070 00 250

300 mm 42 0020 00 000 42 0030 00 300 42 0040 00 300 42 0050 00 300 42 0060 00 300 42 0070 00 300

350 mm 42 0020 00 000 42 0030 00 350 42 0040 00 350 42 0050 00 350 42 0060 00 350 42 0070 00 350

400 mm 42 0020 00 000 42 0030 00 400 42 0040 00 400 42 0050 00 400 42 0060 00 400 42 0070 00 400

500 mm 42 0020 00 000 42 0030 00 500 42 0040 00 500 42 0050 00 500 42 0060 00 500 42 0070 00 500

600 mm 42 0020 00 000 42 0030 00 600 42 0040 00 600 42 0050 00 600 42 0060 00 600 42 0070 00 600

750 mm 42 0020 00 000 42 0030 00 750 42 0040 00 750 42 0050 00 750 42 0060 00 750 42 0070 00 750

1000 mm 42 0020 00 000 42 0030 01 000 42 0040 01 000 42 0050 01 000 42 0060 01 000 42 0070 01 000
