VNB302A-20A-5TZ-X13止水阀

VNB302A-20A-5TZ-X13止水阀

控制各种流体用

选择不同的阀体和密封件材质，可适用于空气、水、油、气体、真空等多种流体

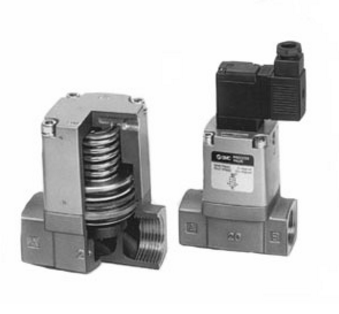

气控式、外部先导式电磁阀

VNB302A-20A-5TZ-X13

操作方式 0 气控型

阀功能记号 2 N.O.

可选项 - 无

先导式电磁阀

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关 闭件周围形成上下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下上高的压差，流体压力推动关闭件向下移动，关闭阀门。

特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。

2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步直动膜片结构、先导膜片结构、直动活塞结构、分步直动活塞结构、先导活塞结构。

3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀 常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。

管道参数

1）根据介质流向要求及管道连接方式选择阀门通口及型号；

2）根据流量和阀门Kv值选定公称通径，也可选同管道内径；

3）工作压差：较工作压差在0.04Mpa以上是可选用间接先导式；较工作压差接近或小于零的必须选用直动式或分步直接式。

环境条件

1）环境的较高和较温度应选在允许范围之内；

2）环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀；

3）环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀；

4）在有腐蚀性或性环境中的使用应优先根据安全性要求选用耐发蚀型；

5）环境空间若受限制，需选用多功能电磁阀，因其省去了旁路及三只手动阀且便于维修。

安装注意

1、安装时应注意阀体上箭头应与介质流向一致。不可装在有直接滴水或溅水的地方。电磁阀应垂直向上安装；

2、电磁阀应在电源电压为额定电压的15%-10%波动范围内正常工作；

3、电磁阀安装后，管道中不得有反向压差。并需通电数次，使之适温后方可正式投入使用；

4、电磁阀安装前应彻底清洗管道。通入的介质应无杂质。阀前装过滤器；

5、当电磁阀发生故障或清洗时，为系统继续运行，应安装旁路装置

止水阀型号

VNA311A-20A-5GB

VNA611A-40A-9G

VNB302A-20A-5TZ-X13止水阀
