结构原理

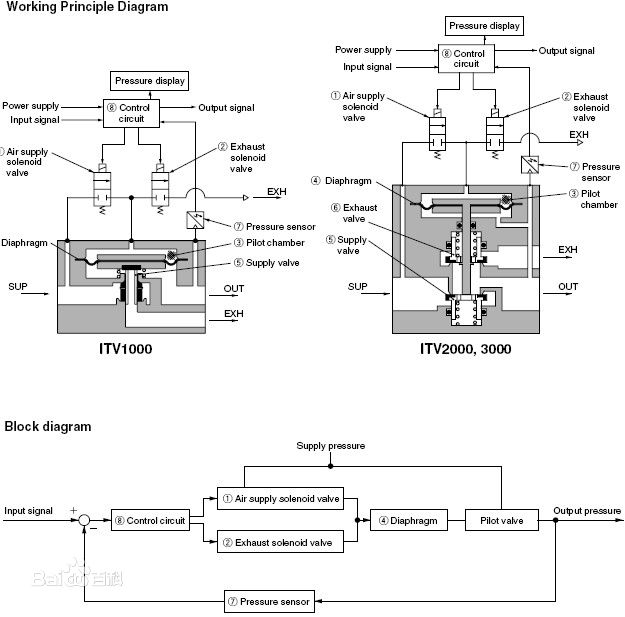

输入信号增大，供气用电磁阀先导阀1换向，而排气用电磁先导阀7处于复位状态，则供气压力从SUP口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。此输出压力通过压力传感器6反馈至控制回路8。在这里，与目标值进行快速比较修正，直到输出压力与输入信号成一定比例为止，从而得到输出压力与输入信号的变化成比例的变化。由于没有喷嘴挡板机构，故阀对杂质不敏感，性高。

与电气信号成比例对空气压力进行无级控制

●灵敏度：0.2kPa(100kPa)

●线性度：±1％以内(F.S.)

●迟滞：0.5％以内(F.S.)

●通信：CC-Link, DeviceNet, PROFIBUS DP, RS-232C

电液比例阀是阀内比例电磁铁输入电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例压力、流量输出元件。阀芯位移也可以以机械、液压或电形式进行反馈。电液比例阀具有形式种类多样、容易组成使用电气及计算机控制各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面，应用领域日益拓宽。电气比例阀快易优自动化选型与收录，研发插装式比例阀和比例多路阀充分考虑到工程机械使用特点，具有先导控制、负载传感和压力补偿等功能。它出现对移动式液压机械整体技术水平提升具有重要意义。特别是电控先导操作、无线遥控和有线遥控操作等方面展现了其良好应用前景。

特性

1）可实现压力、速度的无极调节，避免了常通的开关式气阀换向时的冲击现象。

2）能实现远程控制和程序控制。

3）与断续控制相比，系统简化，元件大大减少。

4）与液压比例阀相比，体积小、重量轻、结构简单、成本较，但响应速度比液压系统慢得多，对负载变化也比较敏感。

5）使用功率小、发热少、噪声。

6）不会发生火灾，不污染环境。受温度变化的影响小

ITV0010-0BL

ITV1030-012N

ITV2010-042BS

ITV3010-214L

ITV0010-0BS

ITV1030-012S

ITV2010-042CL

ITV3010-223CS5

ITV0010-0CL

ITV1030-01F1BN3-Q

ITV2010-042CL5

ITV3010-313S2

ITV0010-0CS

ITV1030-041BS5

ITV2010-042L

ITV3010-314L

ITV0010-2BL

ITV1030-042BL5

ITV2010-042S5

ITV3010-314S2

ITV0010-2BS

ITV1030-112S

ITV2010-04N2CS4

ITV3010-314S5

ITV0010-2N

ITV1030-211BL

ITV2010-103S2

ITV3010-322L

ITV0010-3BL

ITV1030-211BS

ITV2010-113BL2

ITV3010-403L

ITV0010-3BN
