SMC AD自动排水器型号列表

AD13AD38AD47ADH4000-04C

AD16MAD400-04AD48ADH4000-F04

AD17AD402-02AD48-2ADH-C400

AD202-02AD402-03AD53ADM200-032

AD202-03AD402-03-2AD53-X531AADM200-032-6

AD202-N02AD402-04AD54ADM200-034

AD202-N03AD402-04-2AD600-06ADM200-035

AD27AD402-F04AD600-10ADM200-035-4

AD27-6AD406-04AD61ADM200-035-8

AD27-CAD43AD62ADM200-036

AD32-X1AD43-6AD62-CADM200-042-4

AD34AD43PA-DAD-CHN-40ADM200-043

AD34-2AD43PA-D-X445AD-FI-32ADM200-045

AD34PAAD43-X446ADH4000-04ADM200-045-4

AD34PA-DAD44ADH4000-04BADM200-045-6

AD37AD44-X445ADH4000-04BCADM200-045-8

ADM200-046

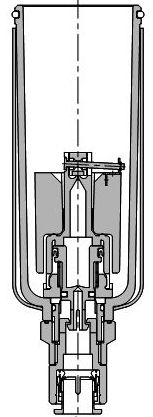

SMC AD37/AD47（常闭型）自动排水器工作原理

SMC AD37/AD47自动排水器内部结构如图所示。当水杯内无气压时，浮子靠自重落下，压块关闭上节流孔，活塞被弹簧顶起，活塞杆封住排水口。当水杯内的水位升高到一定位置，浮子浮力使压块与上节流孔脱离，大于0.15MPa的空气压力进入活塞上腔，推动活塞下移，冷凝水经浮子支架及排水支架上的孔，再经排水口从排水管排出。水位下降到一定位置，上节流孔又被关闭。活塞上腔气压通过下节流孔泄压，降到一定压力时，活塞又被弹簧顶起，封住排水口，这时水已基本排完

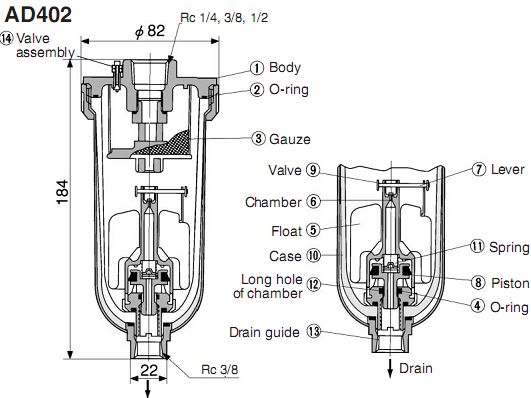

SMC AD402（不带手动操作）自动排水器工作原理

SMC AD402自动排水器内部结构如图所示。当水杯内无气压时，浮子靠自重落下，压块关闭上节流孔，活塞靠弹簧力压下，活塞杆与O形圈脱开，冷凝水通过排水口排出。当水杯内气压力大于较动作压力（0.1MPa）时，活塞受气压力作用，克服弹簧力及摩擦阻力上移，排水口被关闭。当水杯内的水位升高到一定位置，浮子浮力使压块与上节流孔脱离，气压力进入活塞上腔，活塞下移，排水口被打开排水。水位下降到一定位置，上节流孔又被关闭。活塞上腔气压通过下节流孔排泄，活塞上移，排水口再次被关闭，这时水已基本排完。

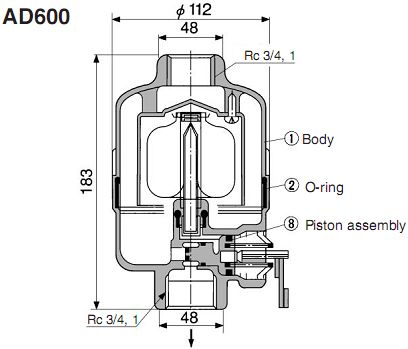

SMC AD600（带手动操作）自动排水器工作原理

SMC AD600自动排水器内部结构如图所示。当壳体内无气压时，弹簧使活塞复位，排水口被关闭。若需排水，可手拉操作杆，克服弹簧力使活塞右移，便可排放冷凝水。当壳体内有气压时，作用在活塞小头端面上的气压力不足以克服弹簧力，不排水。随着水位的不断升高，浮子的浮力大于浮子重量和作用在喷嘴上的盖板上的气压力之和时，喷嘴便开启，这时活塞大头的左端面上也受气压力的作用，则作用于活塞上的气压力大于弹簧力，使活塞右移而排水。排水至一定量，浮子落下，封住喷嘴。活塞大头左腔气压从溢流孔泄去，活塞复位，这个延时时间可使水基本排
