规格 MX2, MX3
接口 G3/8, G1/2, G3/4（MX2）- G3/4, G1（MX3）
MX 系列过滤器、减压器、油雾器等
可采用三种附件快速连接、组合成不同
形式的气源处理装置。在订购时，组合
件可以采用一个简单的代号。
在组合气源处理装置时，三种连接
附件可供选择。连接附件的使用可使维
修时，仅对需要维护的单个元件进行拆
卸操作，而无需拆卸整个组合件。
» 紧凑型设计
» 较优化的尺寸
» 性高
» 维护简单、方便
» 重量轻
模块型设计，紧凑型
材料 见各相关元件的材料一览
接口 MX2：G3/8 - G1/2 - G3/4
MX3：G3/4 - G1
安装方式 垂直放置
附壁式安装
面板式安装
工作温度 -5°C ÷ 50°C：较大工作压力可达 16 bar（介质的露点应不于 2°C）
-5°C ÷ 60°C：较大工作压力可达 10 bar（介质的露点应不于 2°C）
MX 系列气源处理装置组合件的配置可参照下面的示意图，并根据 3/1.50.03 页上的
产品代号配置出相应的型号。

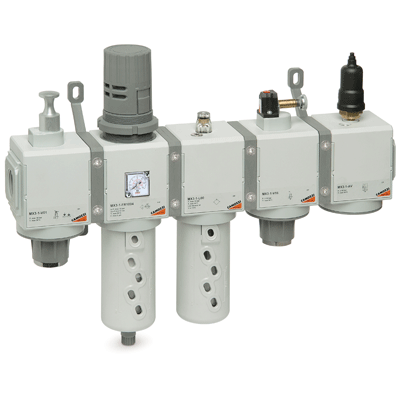

下图所示的气源处理装置组合件的代号为：
MX2-3/8-V01+A32XF00XR004YL00XV16-KK
