SMC膜片式减压阀的工作原理是：将手轮外拉，见到黄色圈后，顺时针旋转手轮，调压弹簧被压缩，推动膜片组件下移，通过阀杆，打开阀芯，则进气口压力经阀芯节流降压，有压力输出。出口压力气体经反馈管浸入膜片下腔，在膜片上产生一个向上的推力。当此推力与调压弹簧平衡时，出口压力便稳定在一定值。

与普通型的主要区别是有常泄式溢流孔，其稳压精度高，为0.001MPa，但存在微露。

出口要压力不要进口压力的90%。输出压力不得设定压力的值。

连接配管要充分吹洗。 空气的流动方向按箭头方向安装，不得装反。

使用塑料材质的减压阀，应避免阳光直射

普通型减压阀，出口压力不要进口压力的85%；减压阀，出口压力不要进口压力的90%。输出压力不得设定压力的值。

SMC VFS3220-5D-02

VT307-5DZ1-01F-F-Q

  调压过滤器 AW30-02BG

XT240-3-NX

VSA4140-04-N-X59

AS2051F-08-3

VXD232FZ1GX19

CDQSB12-100DC

MY3B63-16A-2000

 VFN3120N-5DB-02-A

VX3234-02-5G1-B

SY5120-5DZ-C4

EVFM350-F02-08 SMC

ZK2C10K5CCA-08

使用塑料材料的减压阀，应避免阳光直射。要防止油、水进入压力表中，以免压力表指示不准。压力表应安装在易于观察的位置。

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

减压阀应留出调节压力的空间，手轮要用手操作，不要用工具操作。设定压力应沿升压方向进行。压力调整完后应锁定。

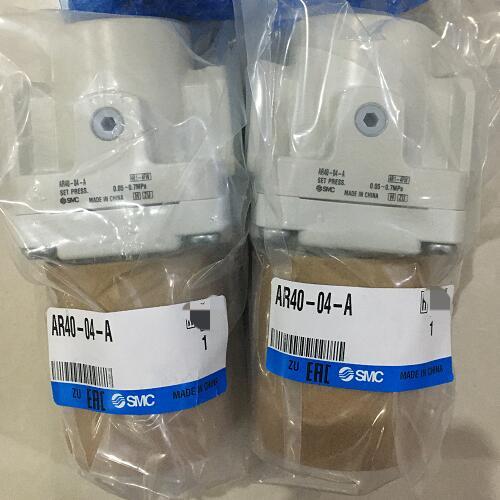

直动式减压阀AR系列：利用手轮直接调节减压弹簧的压缩量来改变阀的出口压力的阀

先导压力P1作用在调压活塞上的力为F1，A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，一对截止阀芯处于封闭状态。因两阀芯是对称结构，弹簧力使阀芯复位。此时，A口压力为设定压力。

当Ａ通口压力上升，高于P1通口的压力，则F2>F1，调压活塞上移，上截止阀芯开启，A口与R口接通并排气。当A口压力下降至F2=F1时，又恢复原状态。
