X 系列

2 规格

2 = G3/8 - G1/2 - G3/4

3 = G3/4 - G1

3/8 接口

3/8 = G3/8

1/2 = G1/2

3/4 = G3/4

 1 = G1

R 类型

R = 减压器

流量大、压力损失小

» 手旋调整压力

» 可锁定旋转手柄

» 可选择带溢流口或不带溢流口

» 可提供多路减压器

注：外置式压力表需单独选购。

综合参数

结构形式 模块型设计，紧凑型，膜片式

材料 见 3/1.20.02 页减压器材料一览

接口 MX2：G3/8 - G1/2 - G3/4

MX3：G3/4 - G1

多路减压器仅 G1/2（MX2)

安装方式 垂直放置

附壁式安装

M = 多路减压器（仅限 MX2 - G1/2 接口）

0 出口压力（1 bar = 14.5 psi）

0 = 0.5 ÷ 10 bar

4 = 0 ÷ 4 bar

7 = 0.5 ÷ 7 bar（仅限 MX2 规格）

0 排气方式

0 = 带溢流口

1 = 不带溢流口

4 压力表选项

-5°C ÷ 60°C：较大工作压力可达 10 bar（介质的露点应不于 2°C）

入口压力（供气压力） 0 ÷ 16 bar

出口压力（设定压力） 0.5 ÷ 10 bar

0 ÷ 4 bar

0.5 ÷ 7 bar（仅 MX2）

排气方式 带溢流口

不带溢流口

公称流量 见 3/1.20.03 页减压器流量特性曲线图

介质 压缩空气

压力表选择 内置式压力表

G1/4 螺纹接口（MX3），可另外选购外置式压力表

G1/8 螺纹接口（MX2），可另外选购外置式压力表

0 = 不带压力表（螺纹接口）

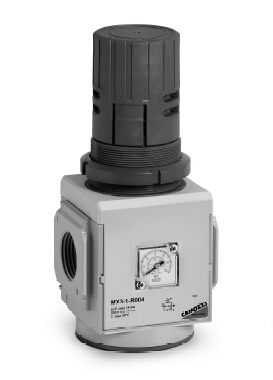

MX 系列减压器可稳定的出口压力，通过旋手调节压力的输出。旋手可锁定以防

止误操作。减压器有内置式压力表和螺纹接口（用于安装外置式压力表）两种。减压器可

面板式安装

2 = 内置式压力表，压力表量程范围 0 ÷ 6 bar（配合出口压力 0 ÷ 4 bar 型减压器使用）

3 = 内置式压力表，压力表量程范围 0 ÷ 10 bar（配合出口压力 0.5 ÷ 7 bar 型减压器使用，仅限 MX2 规格）

4 = 内置式压力表，压力表量程范围 0 ÷ 12 bar（配合出口压力 0.5 ÷ 10 bar 型减压器使用）

面板式安装

工作温度 -5°C ÷ 50°C：较大工作压力可达 16 bar（介质的露点应不于 2°C）
