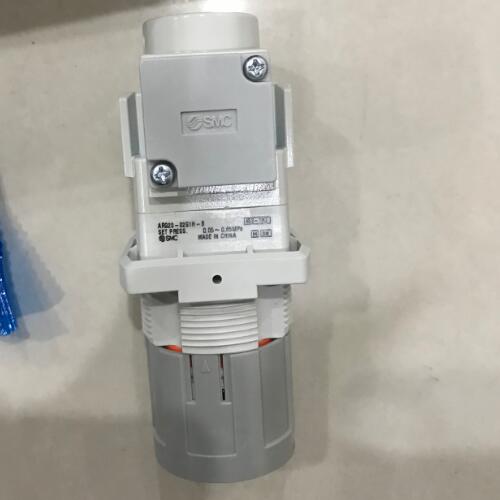

SMC内置压力表的减压阀ARG20-F02G1H-B作用

SMC内置压力表的减压阀ARG20-F02G1H-B作用

带逆流功能 - 无逆流功能

螺纹种类 F G

接管口径 02 1/4

设定压力 - 0.05～0.85MPa设定;X406:0.05～0.4MPa设定

排气机构 - 溢流式

使用流体温度 -5～60 ℃

耐压试验压力 1.5 MPa

利用压缩空气的作用力代替调压弹簧力以改变出口压力的阀称为先导式减压阀，调压时，操作轻便，流量特性好，稳压精度高，压力特性好，适合通径较大的减压阀。

减压阀应留出调节压力的空间，手轮要用手操作，不要用工具操作。设定压力应沿升压方向进行。压力调整完后应锁定。

直动式减压阀AR系列：利用手轮直接调节减压弹簧的压缩量来改变阀的出口压力的阀

先导压力P1作用在调压活塞上的力为F1，A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，一对截止阀芯处于封闭状态。因两阀芯是对称结构，弹簧力使阀芯复位。此时，A口压力为设定压力。

当Ａ通口压力上升，高于P1通口的压力，则F2>F1，调压活塞上移，上截止阀芯开启，A口与R口接通并排气。当A口压力下降至F2=F1时，又恢复原状态。

使用压力 [MPa] 1 MPa

手柄方向 - 手轮向下

表示单位 - 标牌和压力表的单位表示:MPa

托架 - 无托架

压力表安装角度 G1 0°

安装可选项 H 带设定螺母(面板安装用)
