日本OMRON安全门开关主要分类, E4PA-LS50-M1-N

日本OMRON安全门开关主要分类, E4PA-LS50-M1-N

  • 所属分类:日本OMRON欧姆龙
  • 浏览次数:
  • 发布日期:2018-08-03
  • 产品概述
  • 性能特点
  • 技术参数

日本OMRON安全门开关主要分类, E4PA-LS50-M1-N


技术指导

请参阅Catalog的“检测范围(典型特性数据)”。

*2.此处为非接触式门开关输出的特性值。

*3.不含负载的功耗。

*4.详情请参阅Catalog的17条。

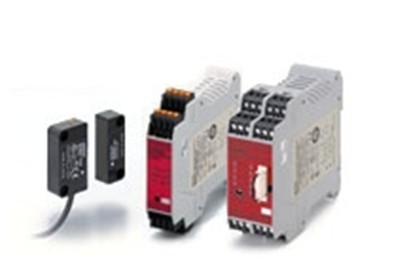

小型非接触式安全门开关

符合安全等级4级/PLe(ISO 13849-1)标准 采用小尺寸及非接触式设计,便于在各种环境进行安装

自诊断功能

采用欧姆龙独创的安全性用途电磁感应方式实现自诊断功能。

冗余内部电路

采用双CPU互检机制,追求安全性能

与安全控制器组合使用,应用范围广泛。

一台控制器可连接多达30个开关,同时符合安全等级4级(ISO 13849-1)标准。

D40Z可与安全控制器G9SP或G9SX-NS□连接

可视化安全

作业现场的检测

型号 D40Z-1C□

动作特性 动作距离(OFF-->ON) 5mm以上*1

动作距离(ON-->OFF) 15mm以下*1


产品介绍

应差 请参阅Catalog的“检测范围(典型特性数据)”。

温度影响 请参阅Catalog的“检测范围(典型特性数据)”。

重复精度 动作距离的±10%(23℃时)

响应时间(ON-->OFF)*2 25ms以下

动作时间(OFF-->ON)*2 100ms以下(开关和激励器之间的距离为5mm)

使用环境温度 -10~65℃(不结冰、不结露)

使用环境湿度 25%~85%

绝缘电阻(充电部和外壳间) 50MΩ以上(DC500V兆欧表)

耐电压(充电部和外壳间) AC1,000V 1分钟

污染度 3

电磁兼容性 符合IEC/EN 60497-5-3标准

耐振动 10~55~10Hz(单振幅:0.75mm,双振幅:1.5mm)

耐冲击 300m/s2以上

防护等级 IP67

材料 PBT树脂


主要分类

安装方式 M4螺钉

端子螺钉紧固扭矩 1 N·m

电源电压 DC24V +10%/-15%

功耗*3 0.5W以下

辅助输出 光耦输出:DC24V,负载电流:10mA

LED显示 未检测到激励器(红灯亮),出错(红灯闪烁),检测到激励器(黄灯亮),检测到激励器且非接触式门开关输入OFF(黄灯闪烁)

连接电缆 2m,5m

连接数量*4 30台(配线长度不得过100m)

重量 开关:约175g,激励器:约20g(D40Z-1C5)

*1.开关和激励器的目标标志在同一轴上且传感检测面一致的情况下,接近时由OFF切换到ON的距离和远离时由ON切换到OFF的距离。详情
