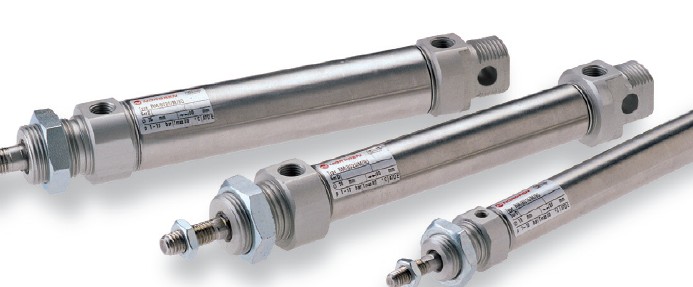

NORGREN圆筒型气缸，参数报价
气缸：
正确的气缸大小选择取决于所要求的
输出力和供气压力，在v页的表中列出了
用牛顿为单位表示的单作用及双气缸的理论推力和拉力。
有杆气缸的有杆腔有效面积等于活塞的面积减去活塞杆的面积。
为了气缸平稳可控及无故障的工作，缸规格选择时应其理论输出力比实际要求高出30%-50%，以补给内外摩擦力及背压和流动压降而形成的额外负载
标准型为磁性活
符合ISO6432
高强度、双压接端盖标准设计
防腐蚀
标准型采用缸前端安装螺母
和活塞杆锁紧螺母
可选气口位置以便紧凑安装
介质
经过滤的润滑或非润滑压缩气体
工作方式：
单作用（弹簧缩回）
磁性活塞，阻尼缓冲
工作压力：
2 ~ 10bar
工作环境温度：
-10°C ~ 80°C
在于+2°C条件下使用时，请向本公司技术服务
部咨询
行程：
标准值见表
非标准较大可达50mm
材料：
缸体：不锈钢（奥氏体）
端盖：洁净阳极氧化铝合金
活塞杆：不锈钢（奥氏体）
缓冲垫：聚氨脂
密封件：丁腈橡
补偿量随着应用系统的不同而不同，对夹紧气缸仅需要一个小值，
但对于速运动就需要一个大值，流动压降约占10%-20%。
经验规则：对高速运动的气缸，其理论输出力应比实际要求要
高出25%,速时应高出50%，而速应高出。
