RXAVENTICS波纹管式气缸
结构特点：
软管滚动薄膜式气缸
实用原则 单作用式，不受压缩回
允许倾斜角15 °
工作压力范围见下表
环境温度范围-30°C / +90°C
介质压缩空气
确定活塞推力的压力 6 bar
材料:
皮腔 氯丁二烯橡胶
前端盖板 聚酰胺(尼龙)，增强型玻璃纤维
后盖 聚酰胺(尼龙)，增强型玻璃纤维
活塞 聚酰胺(尼龙)，增强型玻璃纤维
► 行程: 26 - 100 mm
技术备注
■确保通过末端挡块遵守小高度 H 以及较大高度 H。
■运行高度 ≥ Hmax 时使用：只能在与 AVENTICS 协商后
■有关震动隔离器的信息参见“技术信息”
■只允许在压力下移动或推动波纹膜盒式气缸，因为否则会损坏膜盒。
■固定力降，当温度过: 70 °C
V = 体积
H = 高度
H* = 震动隔离器的TJ运行高度
H** = 只能与 AVENTICS 协商后才可使用

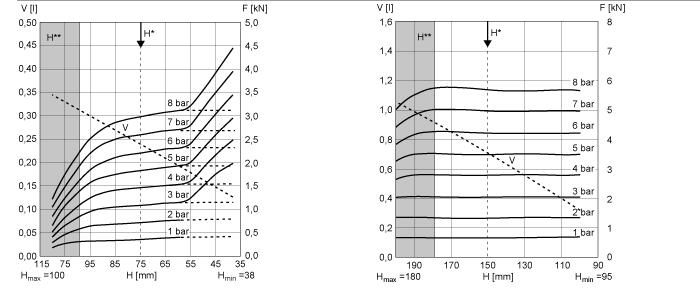

虚线显示波纹管式气缸的力，活塞下方另外带 15 mm 的圆柱形延伸部分。这一延伸部分不可使用！若不带延伸部分，波纹管在高度小于约 55 mm 时会触到位于下部的固定零件——这可能导致气囊上的磨损加剧，因此应该避免。不带延伸部分运行时的小压力为 3 bar。
V = 体积
H = 高度
H* = 震动隔离器的TJ运行高度
H** = 只能与 AVENTICS 协商后才可使用
