产品信息：

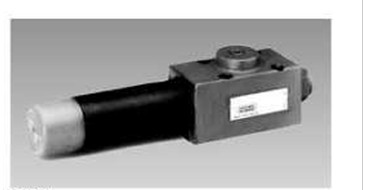

DZ 10 DP 型阀是一种直动式压力顺序阀。用于与压力相关的次级系统连接。通过调整类型 (1) 设置顺序压力。

压缩弹簧 (2) 将控制阀芯 (3) 保持在它的初始位置，阀是关闭的。通道 A 中的压力通过控制油路 (4) 施加在与压缩弹簧 (2) 相对的控制阀芯 (3) 的阀芯端面上。

当通道 A 中的压力达到压缩弹簧 (2) 的设置值时，控制阀芯 (3) 将向右移动，从 A 到 B 的连接被打开。从而连接与通道 B 相连的系统，且通道 A 中不会产生压降。

通过控制油路 (4) 从通道 A 内部接收控制信号，或者，通过油口 X 从外部接收控制信号。

根据阀的用途，漏油排泄可经油口 Y 外部实现，或经油口 B 内部实现。

注意！

对于 内部 漏油排泄， 设置的 开启压力将随通道 B 中的压力而 增大 。

可选择安装单向阀 (5)，以实现液压油由通道 B 到通道 A 的自由回流。

压力计连接 (6) 可实现对阀门顺序压力的控制。

用于底板安装

油口安装面符合 ISO 5781-06-07-0-00

4 个压力等级

4 种调整类型：

• 旋钮

• 六角螺纹销和保护帽

• 带刻度可锁定旋钮

• 带刻度旋钮

带压力计连接

单向阀，可选

规格 10

组件系列 4X

较大工作压力 210 bar

较大流量 80 l/min
