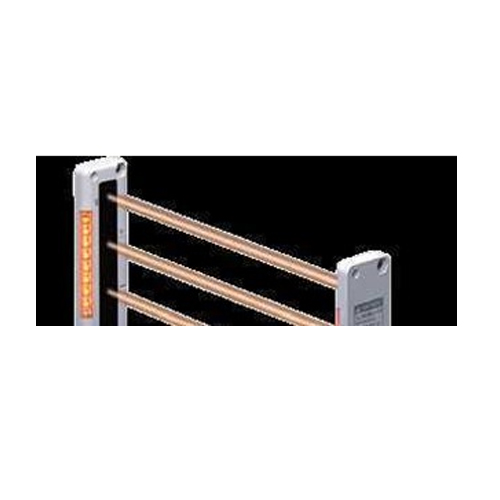

日本神视薄型区域传感器选型参数NA2-N12-PN

日本神视薄型区域传感器选型参数NA2-N12-PN

型号 NA2-N12-PN

检测高度 220mm

检测距离 5m

光轴间距 20mm

检测物体 φ30mm以上不透明体(完全遮光物体)

・较大源电流：100mA

・外加电压：30V DC以下(输出和+V之间)

・剩余电压：1V以下(源电流为100mA时)、0.4V以下(源电流为16mA时)

输出:输出动作 所有光轴入光时ON(一个或多个光轴遮光时OFF)

输出:短路保护 配备

反应时间 10ms以下(使用防干扰功能时12ms以下)

指示灯:投光器 投光指示灯： 绿色LEDx2(投光时亮起、设定频率A时1个LED亮起、设定频率B时2个LED亮起)

作业指示灯： 红色LED(当使用作业指示灯输入时、亮起、闪烁或熄灭、由工作模式开关选择亮起形式)

电源电压 12～24V DC±10％ 脉动P-P10％以下

消耗电量:投光器:作业指示灯ON 0.8W以下

(注)：根据以下公式获得消耗电流。

指示灯:受光器 工作状态指示灯：红色LED(一个或多个光轴受干扰时亮起)

稳定入光指示灯：绿色LED(稳定接受到所有光轴时亮起)

作业指示灯：红色LED(当使用作业指示灯输入时、亮起、闪烁或熄灭、由工作模式开关选择亮起形式)

※当通过输出的电流过量时、由于短路保护电路的操作、稳定入光指示灯和受光器上的工作状态指示灯会同时闪烁

消耗电流＝消耗电量÷电源电压

(例)NA2-N8(作业指示灯亮起时)电源电压为12V时

投光器的消耗电流为：0.7W÷12V≈0.058A＝58mA

消耗电量:受光器:作业指示灯ON 0.8W以下

(注)：根据以下公式获得消耗电流。

消耗电流＝消耗电量÷电源电压

(例)NA2-N8(作业指示灯亮起时)电源电压为12V时

投光器的消耗电流为：0.7W÷12V≈0.058A＝58mA

消耗电量:投光器:作业指示灯OFF 0.7W以下

(注)：根据以下公式获得消耗电流。

消耗电流＝消耗电量÷电源电压

(例)NA2-N8(作业指示灯亮起时)电源电压为12V时

投光器的消耗电流为：0.7W÷12V≈0.058A＝58mA

消耗电量:受光器:作业指示灯OFF 0.7W以下

(注)：根据以下公式获得消耗电流。

消耗电流＝消耗电量÷电源电压

(例)NA2-N8(作业指示灯亮起时)电源电压为12V时

投光器的消耗电流为：0.7W÷12V≈0.058A＝58mA

输出 PNP开路集电极晶体管
