德国IFM电感式传感器IGS209不锈钢外壳

德国IFM电感式传感器IGS209不锈钢外壳

产品特点

坚固的金属外壳，适用于严苛的工业环境

感应范围大，正常运作时间长

清晰明确地指示开关状态

可作为三线或两线使用

带有光学安装和设定帮助

产品技术详情：

电气数据

工作电压 [V] 10...30 DC

电流损耗 [mA] 12; (24 V)

防护等级 II

EMC电磁兼容

EN 61000-4-2 ESD 4 kV CD / 8 kV AD

EN 61000-4-3 HF电磁场辐射 10 V/m

EN 61000-4-4 Burst 2 kV

EN 61000-4-6 射频场感应的传导抗扰度 10 V

EN 55011 等级B

MTTF [年] 1359

UL

Ta 0...40 °C

电源 Hazardous voltage

文件数量UL E174191

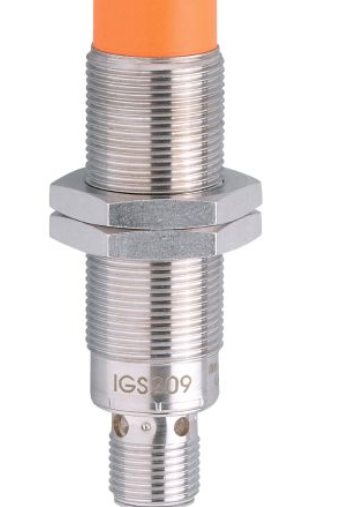

产品图片

机械技术数据

重量 [g] 54.6

外壳 螺纹结构

安装 非齐平安装

尺寸 [mm] M18 x 1 / L = 70

螺纹代号 M18 x 1

原材料 黄铜 白青铜-镀层; 感应面: PBT

显示器/操作件

显示

开关状态 4 x 90° LED, 黄色

设置帮助 1 x LED, 红色

光学的调节辅助 是

反相保护 是

输出

电气设计 PNP/NPN

输出功能 常开

开关量输出DC电压降较大值 [V] 2.8

小的负载电流 [mA] 2; (只用于2线运行)

漏电流较大值 [mA] 0.5; (只用于2线运行)

开关量输出DC的持续电流负载 [mA] 100

开关频率DC [Hz] 300

短路保护 是

短路保护类型 脉冲

过载保护 是

监控范围

感应距离 [mm] 12

Enclosure type Type 1

开关点偏移 [Sr的百分比] -10...10

工作条件

环境温度 [°C] -25...70

外壳防护等级 IP 67

/测试

实际感应距离 Sr [mm] 12 ± 10 %

工作距离 [mm] 0...9.7

增长的感应距离 是

精度/偏差

校正系数 钢: 1 / 特种钢: 0.7 / 黄铜: 0.5 / 铝: 0.4 / 铜: 0.3

迟滞 [Sr的百分比] 3...15
