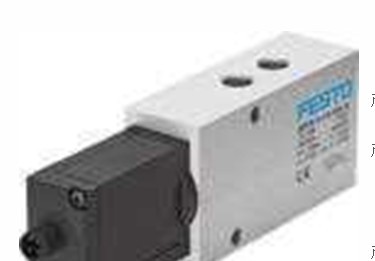

• 工作时无噪音
• 能耗非常
• 精度非常高
• 采用压电技术
• 管式阀
• 板式阀
• 便利的电接口和气接口
• 可选不同的设定点设定方式
– 电流输入
– 电压输入
• 集成压力传感器，独立输出
• 诊断:
– 工作电压：过电压和欠压
– 设定点值：于和高于
• 压力控制性能持续一致，长期
• 通过三个侧面通孔安装管式阀
• H 型导轨安装件
• 将管式阀安装到安装板上
• 将板式阀安装到气路板上
电气参数：
电接口 插头 M8x1, 4针，符合 EN 60947-5-2
额定工作电压 [V DC] 24
工作电压范围 [V DC] 19 … 29
余波 [%] 10
较大功耗 [W] 1
设定点输入信号 电压 [V DC] 0 … 10
电流 [mA] 4 … 20
模拟量输出精度 [%] 2
短路保护 适用所有电接口
极性容错保护 适用所有电接口
防护等级 IP65

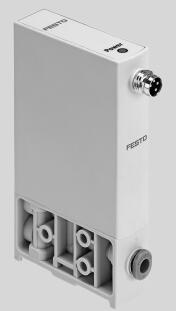

阀类型 管式阀 板式阀
阀功能 三通型比例压力阀
尺寸 WxLxH [mm] 15 x 54.5 x 85 15 x 61 x 66
标准额定流量 页码 8
气接口 1, 2, 3 QS-4 法兰
密封原理 软
驱动方式 电驱动压电元件
显示方式 LED
控制方式 直接
复位方式 弹簧复位
安装方式 通过通孔，通过附件
安装位置 任意
产品重量 [g] 55
介质说明：
工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]
惰性气体
工作/先导介质注意事项 不可采用润滑介质工作
输入压力，位于气口 11) [bar] 0… 11
FS (全量程) 迟滞 [%] 0.25
FS (全量程) 线性误差 [%] ± 0.5
FS (全量程) 重复精度 [%] ± 0.4
温度系数 [%/K] 0.05
环境温度 [°C] 0 … 50
介质温度 [°C] 5 … 50
贮存温度 [°C] –20 … 70
耐腐蚀等级 CRC2) 2
CE （见合格声明） 符合欧盟电磁兼容性指令
RCM compliance mark
