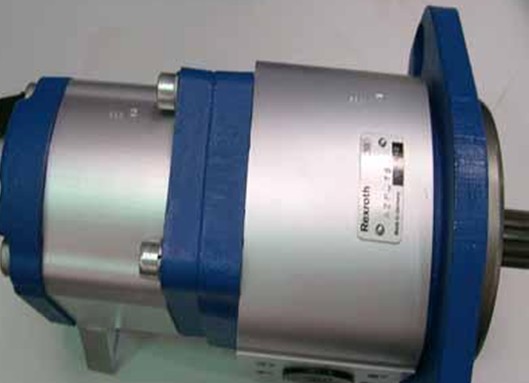

高效率德国REXROTH叶片泵技术特征，R911291765

高效率德国REXROTH叶片泵技术特征，R911291765

特征:

▼可变排量

▼工作噪音

▼流体动力润滑的滑动轴承延长了轴承的使用寿命

▼压力和流量的闭环控制可能性

▼滞后

▼极的开机控制时间和停机控制时间

▼安装和连接尺寸符合 VDMA 24560/1 和 ISO 3019-2

▼适用于 HETG 和 HEES 介质

▼组合泵可以由 PV7 系列标准单级泵灵活组合而成

▼PV7 泵仍与内啮合齿轮、轴向柱塞泵和径向柱塞泵组合使用

产品介绍：

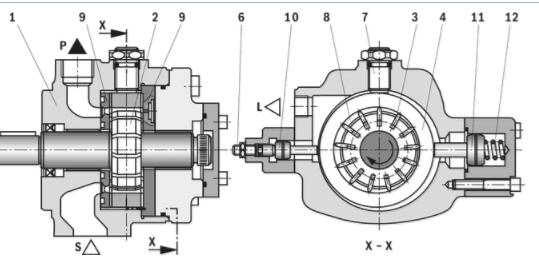

随着压力在系统中积聚，小型控制柱塞 (10) 的后侧始终通过通道向系统压力加压。

在排放位置，大型控制柱塞 (11) 的后侧也通过控制阀芯 (14) 中的孔向系统压力加压。具有较大面积的控制活塞 (11) 将定子环 (4) 保持在其偏心位置。

泵以于压力控制器 (5) 上设定的零行程压力的压力排出液压油。

控制阀芯 (14) 由弹簧 (13) 保持在某一位置。

吸油和排油过程

运输液压油的必要元件 (8) 由叶片 (3)、电机 (2)、定子环 (4) 和控制板 (9) 组成。

为保护调试过程中的泵功能，定子环 (4) 由位于大驱动柱塞 (11) 后的弹簧 (12) 支持，保持其偏心位置（排液器位置）。

转子 (2) 旋转时元件容积增加，且元件 (8) 通过吸油通道 (S) 填充液压油。达到较大元件容积后，元件 (8) 将与吸油侧分离。如果转子 (2) 进一步旋转，则会建立与压力侧的连接，元件将会减少液压油并通过压力通道 (P) 将其压入系统中。

技术数据：

符合 DIN 51524-2 的矿物油 (HLP)

特殊液压油 2) 3)

符合 VDMA 24568 的 HETG 和 HEES 液压油

符合 DIN 51524-2 的矿物油 (HLP)（从 100 mm2/s）

符合 DIN 51524-1 的矿物油 (HL)

液压油温度范围 4)°C-10 … +70

粘度范围mm²/s16 … 160

允许的启动粘度mm²/s800 5) 6)200 5) 6) 800

液压油的较大允许污染度 7)

等级 20/18/15 符合 ISO 4406 (c)

1)使用时较高为 160 bar（公称压力）

2)较大工作压力为 p较大 = 100 bar

3)较大工作压力为 p较大 = 80 bar

4)请遵守允许的粘度范围！

5)如果在供油运行下启动

6)如果在零行程操作下启动

7)在液压系统中必须遵循规定的组件清洁度等级。有效的过滤可防止发生故障，同时还可延长组件的使用寿命。
