BOSCH先导式方向滑阀基本资料3WH 10 A4X/
规格 10, 16, 25 (WH 22), 25 (WH 25), 32
组件系列 4X, 7X, 6X
较大工作压力 280 bar
较大流量 1100 l/min
特征
操作类型：（外部先导控制）：液压
用于底板安装
油口安装面符合 ISO 4401
三位四通、二位四通或二位三通型号
弹簧或液压对中，弹簧端位置或液压端位置
可选型号：
- 行程设置和/或阀芯位置监控
有关液压油的重要注意事项：
有关使用其他液压油的更多信息和数据，请参阅上述样本或与我们联系。 ▪
可能有对阀门技术数据的相关限制（温度、压力范围、使用寿命、维护间隔时间等）。 ▪
所使用液压油的引燃温度必须比较高线圈表面温度高出 50 K。

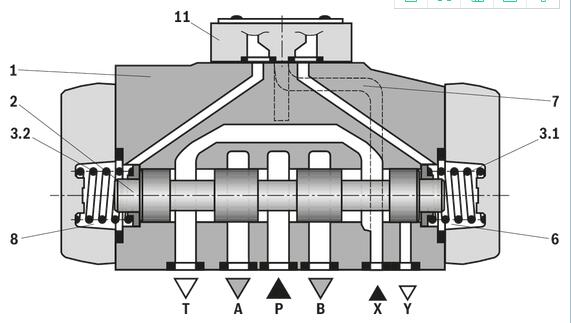

阀类型 WH 是带液压操作的方向滑阀。该阀控制流体的启动、停止和方向。方向阀的基本构成为阀体 (1)、主控制阀芯 (2)、一个或两个带弹簧复位和弹簧对中的复位弹簧 (3.1) 和 (3.2) 以及配流阀板 (11)。主控制阀芯 (2) 直接由建压启动。主控制阀芯 (2) 通过弹簧或建压保持在零位置或初始位置。先导油供油和回油均在外部实现（请参阅先导油供油）。
带有控制阀芯弹簧对中的三位四通方向阀
在此型号中，主控制阀芯 (2) 通过复位弹簧 (3.1) 和 (3.2) 保持在零位置。(6) 和 (8) 两个弹簧腔通过配流阀板 (11) 连接到油口 X 和 Y。主控制阀芯 (2) 的两个前侧先导压力中，在加载其中一个先导压力的情况下，阀芯将移动到切换位置。在阀门中，所需的油口将以此方式连接。加压控制阀芯区域卸压时，相对侧上的弹簧会将阀芯推回到零位置或初始位置。
