»灵活的装配

单稳态和双稳态

2位和3位模块

»电气连接和

前气动输出

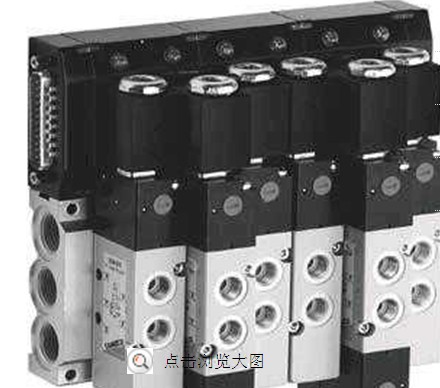

Multipole版本的3系列插入式阀岛可以轻松安装

Sub-D连接器的前部位置。 新连接系统的配件

通过系列CX系列网络可以通过a来处理多极阀岛

Sub-D连接器或通过集成在岛上的节点。

电气和气动部件的模块化允许安装多22个

22个阀门位置上的螺线管。

用于3系列电磁阀的插入式系统，G1 / 8端口。

阀门功能：2x3 / 2,5 / 2和5/3路CO CC CP。

带有25针Sub-D连接器的多极。

它可以与所有主要的串行通信协议连接

电动和气动模块都有

2位和3位模块化。 优化

信号分配，电气模块

可用于单稳态和双稳态

阀门。 气动模块化使

创建具有差异化的区域压力。

一般数据

气动部分

阀门结构阀芯类型带密封件

阀门功能5/2  -  5/3 CC  -  5/3 CO  -  5/3 CP  -  2x3 / 2 NO  -  2x3 / 2 NC  -  1 3/2 NO + 1 3/2 NC

材料AL主体，不锈钢阀芯，NBR密封件，高科技聚合体

在歧管中安装通孔

端口阀= G1 / 8  - 歧管= G3 / 8

安装在任何位置

工作温度从0°C到60°C（干燥空气温度为-20°C）

标称流量Qn 700 Nl / min

标称直径7毫米

流体过滤空气，符合ISO 8573-1-2010的7.4.4级，无需润滑。如果使用润滑空气，它就是

建议使用ISO VG32油，并且永远不要中断润滑。

电气部分 - 多极版本

工作周期ED 100％

防护等级IP65

电气部分 - 现场总线版本

一般特性参见CX系列多串口模块部分（2.3.50）

较大吸收数字输出/模拟输入和输出3A

数字/模拟输入3 A.

电压容差逻辑电源24 V DC +/- 10％

电源24 V DC +/- 10％

较大吸收3 A.

连接类型多极25针公头Sub-D

供电电压24 V DC +/- 10％

22个阀位置上的螺线管22的较大数量

信号黄色LED
