康茂盛气控手柄阀结构分类40M2L160A0100

气控手柄阀内置微型二位三通手控阀

电控手柄阀内置单触点微型开关

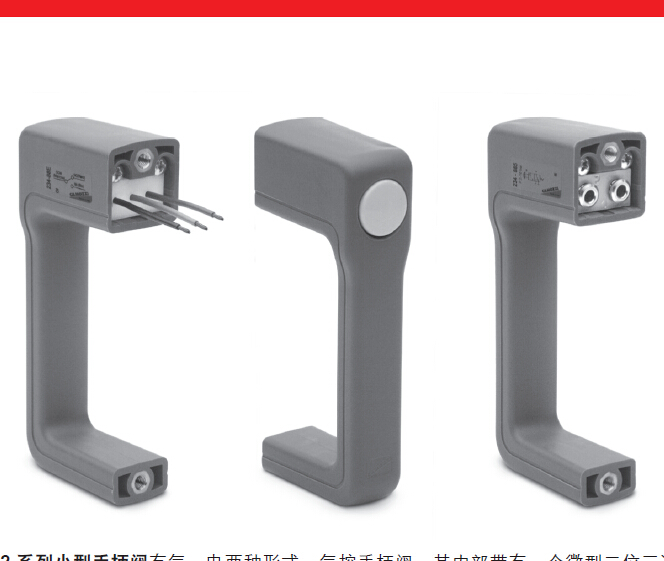

2 系列小型手柄阀有气、电两种形式。气控手柄阀,其内部带有一个微型二位三通手

控阀,当用手握住手柄并用拇指按下手柄上的按钮时,内部的手控阀动作。电控手柄阀,

其内部带有一个单触点微型转换开关,当用手握住手柄并用拇指按下手柄上的按钮时,内

部的单触点微型转换开关动作。小型手柄阀可安装在各种形式的机座上,与气动系统或者

电气系统连接后,组成手动气开关或手动电开关。


综合参数

气控手柄阀

结构形式 截止型

阀位机能 二位三通,常闭式(NC)或常开式(NO)

公称直径 2.5 mm


安装方式 2 个 M5 内螺纹

接口 Ø4 快插接头

安装位置 任意

黑色(常闭,NC)

蓝色(常开,NO)

安装方式 2 个 M5 内螺纹

安装位置 任意

工作温度 0 ÷ 70°C

防护等级 IP40

接通行程 2 mm


驱动力 5 N

工作温度 0 ÷ 70°C(干燥空气为 - 20°C)

工作压力 2 ÷ 8 bar

公称流量 Qn = 60 Nl/min

介质 经过滤的压缩空气,无需油雾润滑。

如果使用油雾润滑,应不间断地使用油雾润滑(TJ使用 ISO VG32 润滑油)

驱动力 13 N(当工作压力为 6 bar 时)

电控手柄阀

结构形式 开关式

电连接 3 根外径为 Ø2.2 mm 导线,内截面 0.5 mm,长度 300 mm
