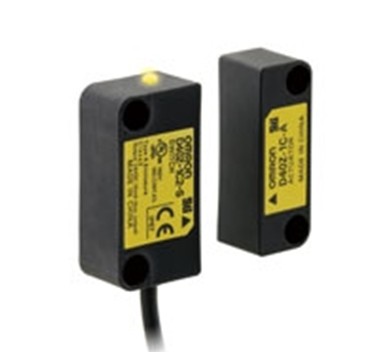

欧姆龙小型非接触式安全门开关维护手册D40Z-1C2

欧姆龙小型非接触式安全门开关维护手册D40Z-1C2

额定值/性能(非接触式门开关)

型号           D40Z-1C□

动作特性       动作距离(OFF-->ON) 5mm以上＊1

               动作距离(ON-->OFF) 15mm以下＊1

重复精度    动作距离的±10%(23℃时)

响应时间(ON-->OFF)＊2  25ms以下

动作时间(OFF-->ON)＊2   100ms以下(开关和激励器之间的距离为5mm)

使用环境温度   -10～65℃(不结冰、不结露)

使用环境湿度    25%～85%

绝缘电阻(充电部和外壳间)   50MΩ以上(DC500V兆欧表)

耐电压(充电部和外壳间)   AC1,000V 1分钟

污染度    3

电磁兼容性   符合IEC/EN 60497-5-3标准

耐振动        10～55～10Hz(单振幅：0.75mm，双振幅：1.5mm)

耐冲击     300m/s2以上

防护等级          IP67

材料           PBT树脂

安装方式     M4螺钉

端子螺钉紧固扭矩 1 N·m

电源电压          DC24V +10%/-15%

功耗＊3             0.5W以下

辅助输出 光耦输出：DC24V，负载电流：10mA

LED显示      未检测到激励器(红灯亮)，出错(红灯闪烁)，检测到激励器(黄灯亮)，检测到激励器且非接触式门开关输入OFF(黄灯闪烁)

连接电缆   2m，5m

连接数量＊4 30台(配线长度不得过100m)

重量    开关：约175g，激励器：约20g(D40Z-1C5)

＊1.开关和激励器的目标标志在同一轴上且传感检测面一致的情况下，接近时由OFF切换到ON的距离和远离时由ON切换到OFF的距离。详情请参阅Catalog的“检测范围(典型特性数据)”。

＊2.此处为非接触式门开关输出的特性值。

＊3.不含负载的功耗。
