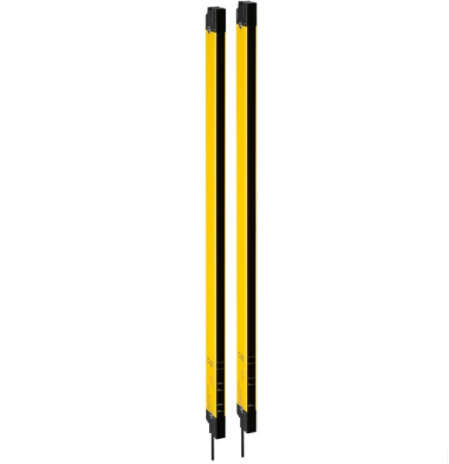

德国LEUZE安全传感器组-MLC520-S-14-1050

德国LEUZE安全传感器组-MLC520-S-14-1050

基础数据：

系列MLC 520S

设备类型设置(发射器和接收器)

包含4 个角型托架 BT-MLC-S-O, 6 个角型托架 BT-MLC-S-C

应用手指保护

功能

功能自动启动/重启, 启动/重启联锁装置（RES）, 接触器监控(EDM)

特性参数

SIL3, IEC 61508

SILCL3, IEC/EN 62061

性能等级 (PL)e, EN ISO 13849-1

PFHD2.64E-09 每小时

使用寿命20 年, EN ISO 13849-1

分类4, EN ISO 13849

保护区数据

较大开关电压2.5 V

典型开关电压22.5 V

材料塑料

引脚数5 个引脚

机械数据

尺寸（宽 x 高 x 长）15.4 mm x 1,050 mm x 32.6 mm

外壳材料金属, 铝

镜头盖材料塑料(PMMA)

端盖材料塑料

净重5,300 g

外壳颜色黄色，RAL 1021

紧固类型C-安装支架, O-安装支架, L-安装支架

环境数据

环境温度，工作-10 ... 55 °C

环境温度，储藏-30 ... 70 °C

相对湿度(不凝结)15 ... 95 %

防护等级IP 65

安全等级III

TüV Süd

抗振强度50 m/s2

符合由标准定义的摆动测试程序IEC/EN 60068-2-6

抗冲击强度98.1 m/s2

符合由标准定义的冲击测试程序EN 60068-2-29

美国zhuanliUS 6,418,546 B

电压类型DC

负载电感2,000 μH

负荷能力1 μF

较大剩余电流200 mA

典型剩余电流2 mA

安全开关量输出1

分辨率14 mm

保护区高度1,050 mm

检测范围0.2 ... 6 m

光学数据

光束数105 光束

同步发射器和接收器之间，光学的

光源LED, 红外线

LED光波长850 nm

传输信号波形脉冲

LED 组自由组符合 EN 62471:2008

电气数据

保护电路过压保护, 短路保护

性能数据

供电电压 UB24 V, DC, -20 ... 20 %

输出

安全输出回路数(OSSD)2 光束

安全开关量输出

类型安全输出回路OSSD

小开关电压高18 V

开关原理+24 V开关量

开关元件晶体管, PNP

安全开关量输出2

开关原理+24 V开关量

开关元件晶体管, PNP

时序

响应时间16 ms

连接

连接数量2 光束

连接1

类型带接头电缆4, IEC/EN 61496

功能设备连接发射器

电缆长度160 mm

护套材料PUR

电缆颜色黑色

螺纹规格M12

类型插头

材料塑料

引脚数5 个引脚

连接2

类型带接头电缆

功能设备连接接收器

电缆长度160 mm

护套材料PUR

螺纹规格M12

类型插头
