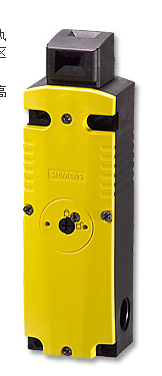

德国SIEMENS机械式位置开关3SE5242-0HR03-1AK4

德国SIEMENS机械式位置开关3SE5242-0HR03-1AK4

技术数据：

产品功能

积极开放是

绝缘电压

额定值400 V

污染程度3级

浪涌电压电阻额定值6千伏

防护等级IPIP20

开关触点的设计机械

设计开关功能积极开放

电路原理慢动作联系人

安全相关的开关触点数量1

连接/终端

电气连接类型螺旋式端子

可连接导体横截面的类型

坚实1x（0.5 ...1.5mm?），2x（0.5 ...0.75mm?）

精心搁置端处理1x（0.5 ...1.5mm?），2x（0.5 ...0.75mm?）

在AWG导体固定1x（20 ... 16），2x（20 ... 18）

在AWG导体搁浅1x（20 ... 16），2x（20 ... 18）

通讯/协议

界面设计无

抗冲击性

acc。符合IEC 60068-2-2730克/ 11毫秒

抗振性

acc。符合IEC 60068-2-60.35毫米/ 5克

机械使用寿命（开关周期）

典型15 000 000

- 注意接近30°角时1000000

电气耐久性（开关周期）

AC-15，典型值230 V100 000

具有典型接触器3RH11,3RT1016,3RT1017,3RT1024,3RT1025,3RT1026的电气耐久性（开关周期）10 000 000

接触器3RH11,3RT1016,3RT1017,3RT1024,3RT1025,3RT1026在一小时内完成电气操作循环6 000

热电流10 A.

开关头外壳的材料塑料

C特性MCB的连续电流1 A; 对于小于400 A的短路电流

快速DIAZED保险丝连接的持续电流10 A; 对于小于400 A的短路电流

DIAZED保险丝gG的持续电流6 A.

有效的原则机械

重复准确0.05毫米

激活方向的小驱动力20 N.

传感器的长度59.2毫米

传感器的宽度30毫米

环境条件

环境温度

运行期间-25 ... + 85°C

储存期间-40 ... + 90°C

防尘类防尘没有

安装/安装/尺寸

安装位置任何

安装类型螺丝固定

工作频率额定值50 ... 60 Hz

辅助触点的NC触点数1

辅助触点的常开触点数1

辅助触点的CO触点数量1

工作电流为AC-15

额定电压为24 V6 A.

额定电压为240 V6 A.

额定值为400 V4 A.

工作电流为DC-13

额定电压为24 V3 A.

额定值为125 V0.55 A.
