美国UE压力传感器12SHSN8B原理

美国UE压力传感器12SHSN8B原理

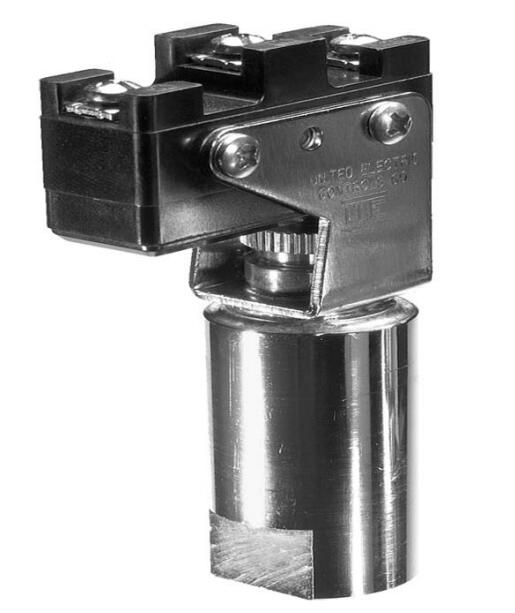

当压力增加时，作用在不同的传感压力元器件（膜片、波纹管、活塞）产生形变，将向上移动，通过栏杆弹簧等机械结构，终启动上端的微动开关，使电信号输出。UE压力开关设定方式从功能原理上又分成连续位移型和力平衡型。

产品介绍

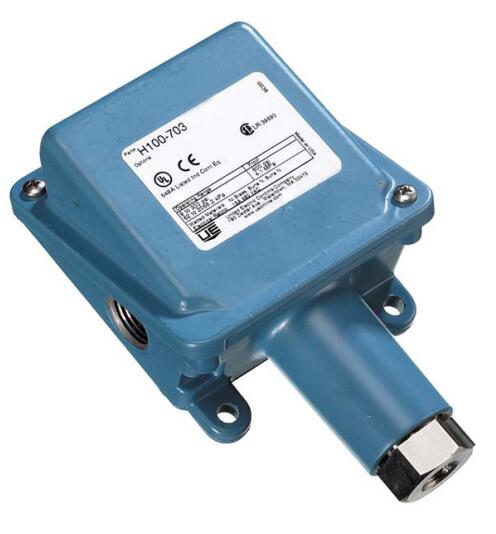

美国UE压力开关H100系列机械式压力开关是性能比很好的压力开关，广泛应用于工业过程及OEM 用户，一体化的设计及外壳的开关结构使其更加坚固，接线更加方便。全天候系列UE压力开关有多种微动开关和多种过程接口的选择，可以满足各种不同的需求。H100系列UE压力开关广泛应用于热跟踪、防冻保护、过程装置（泵、压缩机）、报警盘输入及火焰阻断系统等方面。

技术参数

压力范围：-1 ... 344.7bar

存储温度：-54℃ ... 71℃

环境温度：-40℃ ... 71℃；环境温度每变化28℃，

               设定点典型漂移值小于全量程的1%

重复性   ：为设定点可调范围的±1% ... ±1.5%；

               所有压力开关都有内部设定点锁定装置。

抗冲击   ：经10 毫秒、15G冲击实验后，可重现设定点

抗振动   ：经2.5G、5-500Hz振动实验后，可重现设定点

外壳      ：铸铝合金压铸壳体；环氧树脂涂层；带密封垫的

               不锈钢抗干扰刻度盖卡紧螺丝。

外壳等级：符合NEMA 4X 要求

开关输出：一个单刀双掷（SPDT）快速动作开关；

               开关可接成“常开型”或“常闭型”

电器接口：1/2"NPTF 接口；2 个7/8"直径的敲出孔

填充      ：1BS/BC 型：填充溶剂；2-8 型：填充无毒油

重量      ：0.9 ... 3.15Kg
