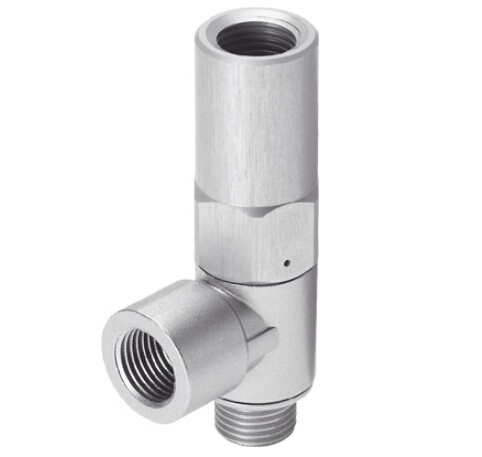

进口德国FESTO先导检查阀HGL-1/8-1/8-B

进口德国FESTO先导检查阀HGL-1/8-1/8-B

功能说明：

阀功能 先导控制，单向功能

气动连接, 气口 1 G1/8

气动连接, 气口 2 G1/8

先导气口21 G1/8

驱动类型 气动

安装类型 具有螺纹的

具有外（内）螺纹

工作压力 0.5 ... 10 bar

先导压力 2 ... 10 bar

环境温度 -10 ... 60 °C

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

装配位置 任意

标准流量 1 -> 2 从 6 到 0 bar 430 l/min

标准额定流量 1 -> 2 从 6 到 5 bar 300 l/min

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

(一旦使用后要求一直使用经过润滑的压缩空气)

耐腐蚀等级 CRC 2 – 中等腐蚀影响

储藏温度 -10 ... 60 °C

介质温度 -10 ... 60 °C

先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]

海事分类 看证书

额定紧固扭矩 3.5 Nm

额定紧固扭矩的公差 ± 10 %

产品重量 26.2 g

材料备注 不含有黄铜和PTFE

符合 RoHS

材料信息，密封 NBR

材料信息，空心螺栓 锻造铝合金

阳极氧化处理

材料信息，释放环 POM

材料信息，单向套筒 NBR

材料信息，摆动接头 牙铸锌

要技术参数

气接口 2 M5 Gx G¼ Gy G½

气接口 1 M5 Gx G¼ Gy G½

先导气接口 21 M5 M5, Gx Gx G¼ Gy

阀功能 先导单向阀

驱动方式 气动

安装方式 通过外螺纹旋入

安装位置 任意

较大紧固扭矩 [Nm] 1.5 5 12 15 18

-H- 注意：该产品符合 ISO 1179-1 和 ISO 228-1 标准

工作和环境条件

气接口 2 M5 Gx G¼ Gy G½

工作压力 [bar] 0.5 … 10

先导压力 [bar] 2 … 10 1 … 10

工作/先导介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4] 标准

工作/先导介质注意事项 可与润滑介质一起工作（在这种情况下，总是需要润滑工作）

环境温度 [°C] –10 … +60

介质温度 [°C] –10 … +60

贮存温度 [°C] –10 … +60

耐腐蚀等级 CRC1) 2
