产品数据表

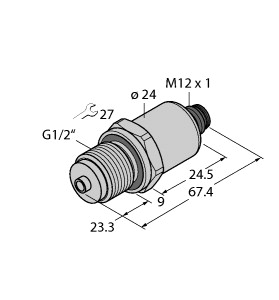

产品  PT0.25R-1008-I2-H1143/X

 PT0.25R-1008-I2-H1143/X

压力变送器

带电流输出（2线）

订货号： 100002655

陶瓷测量元件

紧凑坚固的设计

出色的EMC特性

压力范围0…0.25 bar（相对值）

压力端孔

7…33 VDC

模拟量输出4…20 mA

采用G1/2"外螺纹的工艺连接件

插入式器件，M12 × 1

技术数据

设计 不带显示

过程连接 G ½”外螺压力计符合 DIN 3852-E标准

工作范围（小值） 0

工作范围（较大值） 0.25

电气输出 电流模拟量输出（2线）

电气连接 接插件

接插件型号 M12 × 1

外壳材料 不锈钢/塑料

外壳材料 1.4404 (316L)/聚芳基酰胺 50% GF UL 94 V-0

功能 液压, 气动

■数据表

■设备

为了您的安全

预期用途

这些器件仅供工业使用。

压力变送器适用于液体，气体和制冷剂，包括氨。该

PT ... IX和PT ... UX ......型压力变送器适用于危险区域。

只有当测量池的膜用于时，才允许使用易燃物质

这些物质具有足够的耐化学性和耐腐蚀性。

只能按照本手册中的说明使用这些设备。彼此

使用被视为不当使用;造成的伤害

图尔克不负任何责任。

明显的滥用

根据压力设备指令或机械指令，这些设备不是安全组件

并且不得用于个人和财产保护。

一般安全说明

■只有经过技术培训的人员才能组装，安装，操作，参数化设备

并保持。

■这些设备完全符合工业部门和工业部门的EMC要求

不适合在住宅区使用。

■使用安全隔离（SELV）将器件连接到电压。

■根据UL 61010-1，版，9.3章，为设备提供有限的能量

或LPS符合UL 60950-1或Class 2，符合UL 1310

或UL 1585。

防爆说明

■在危险区域使用本设备时，用户必须具备防爆知识

（EN 60079-14等）。

■遵守国家和防爆法规。

■设备仅在允许的运行和环境条件下（参见

技术数据和条件通过防爆批准）。

■切勿将设备连接到本质安全电路（如果之前已经打开过）

没有本质安全电路。

产品说明

压力变送器由陶瓷测量单元（PT1000）或全焊接测量单元组成

测量单元（PT2000），安装在不锈钢外壳中。产品范围包括

具有不同连接器，保护类型，电流和电压输出的设备。

使用压力变送器时，压力或相对压力介于-1和+60 bar之间

（系列PT1000）或相对压力在-1和+1000 bar之间（系列PT2000）

是。测量范围是固定的。

具有防爆的压力变送器只能通过符合EN 175301-803-A的插头连接

（IP65）或圆形插头M12×1（IP67）。设备

具有模拟电流输出（4 ... 20 mA）。

安装

危险

的气氛

由于可燃火花！

用于危险区域：

➤只有在没有潜在性环境的情况下才能安装和连接设备

是存在的。

注意

安装不当

设备损坏

➤不要将设备安装在高压脉冲可以起作用的位置。

➤保护设备免受阳光直射。

具有防爆的设备可以安装在0区和1区之间的边界墙上

是。过程连接必须足够接近EN 60079-26，4.3节

（例如，根据EN 60529保持防护等级IP67）。

传感器环境中的热变化可导致a

零偏移来了。显示的测量值处于减压状态

不要为零。

这些设备可以安装在任何位置（方向）。设备的位置有

对测量精度没有影响。进料介质必须用于与介质接触的材料

适用于压力变送器。

➤安装前：将过程数据与铭牌数据进行比较。

➤将设备拧紧到外壳的六边形上。较大拧紧扭矩是

对于G1 / 2“压力连接30 Nm，对于所有其他压力连接20 Nm。
