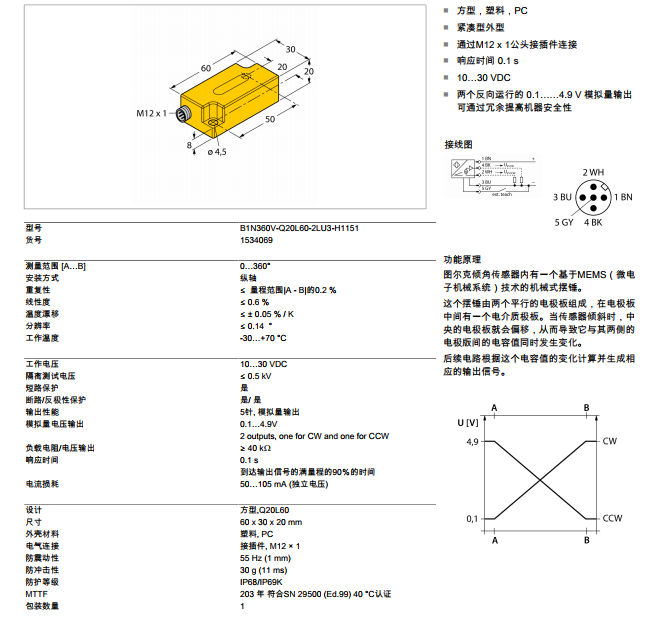

B1N360V-Q20L60-2LU3-H1151

倾角传感器

订货号： 1534069

方型，塑料，PC

紧凑型外型

通过M12 x 1公头接插件连接

通过 TX1-Q20L60适配器可调整检测范围。

设置顺时针方向的角度范围：

■ 将传感器移动到开始位置

■ 压下并按住按钮，直到输出约 0.1 V (大约1 s)

■ 将传感器移动到停止位置

■ 压下并按住按钮，直到输出约 4.9 V (大约3 s)

重置角度范围：

■ 压下并按住按钮，直到输出约 2.5 V (大约6 s)

■ 测量角度的工作范围设置为360°度，在位置传感器连

接出线的位置，传感器提供一个 0 ° 的输出信号。

响应时间 0.1 s

10…30 VDC

两个反向运行的 0.1……4.9 V 模拟量输出可通过冗余提高机器安全性

功能原理

图尔克倾角传感器内有一个基于MEMS（微电

子机械系统）技术的机械式摆锤。

这个摆锤由两个平行的电极板组成，在电极板

中间有一个电介质极板。当传感器倾斜时，中

央的电极板就会偏移，从而导致它与其两侧的

电极版间的电容值同时发生变化。

后续电路根据这个电容值的变化计算并生成相

应的输出信号。
