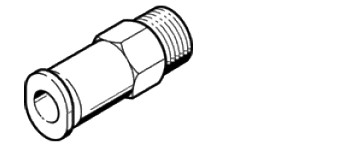

单向阀 VBNF-LBA 具有先导控制功

能，它有一个手动排气口。

先导控制功能可用于实现临时的

中间停顿。在先导信号存在的情

况下，排气顺利进行。一旦该信

号消失，阀将切断驱动器的排气

通路，从而使驱动器临时停顿。

集成的手动排气功能用于给气动

驱动器进行手动泄压

特性

• 小高度

• 大流量

• 安装完成后，允许水平方向旋转360°

• 通过调整壳体位置可以改变驱动方向

标准额定流量

260 … 620 l/min

 温度范围

–10 … +60 °C

工作压力

0.2 … 10 bar

主要技术参数

阀功能             先导单向功能

气动接口 2        G1/8           G¼

气动接口 1        QS-6           QS-8

先导气口 21       QS-6           QS-8

开关时间 关 [ms]    9             11

开 [ms]             6              8

额定紧固扭矩 [Nm]   3 ±20%      11 ±20%

可旋转性 [°]           360 （不可连续旋转）

驱动方式，先导单向功能     气动

手动排气功能          非锁定式

安装方式               旋入式

安装位置               任意

工作和环境条件

工作压力 [bar]    0.2 … 10

先导压力 [bar]     2 … 10

环境温度 [°C]    –10 … +60

介质温度 [°C]    –10 … +60

存放温度 [°C]    –20 … +70

耐腐蚀等级 CRC1)      2

工作/先导介质       压缩空气符合 ISO 8573-1:2010 [7:4:4] 标准

工作介质/先导介质说明   可以使用经过润滑的压缩空气（但必须一直使用）

1) 耐腐蚀等级2，符合 Festo 940 070标准。

元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。
