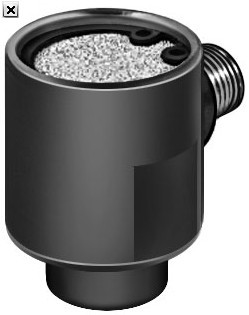

FESTO快速排气阀规格型号CPE14-M1BH-5/3E-QS-8
功能
这类元件可增加单作用和双作用
气缸回程时的活塞速度。
压缩空气从先导阀流入，通过快
速排气阀到气缸。此时排气口3关
闭。当气口1处的压力下降时，从
气口 2 到 3排气。
为了更好地利用快速排气阀的功
能，该阀必须直接安装到气缸的
排气口上。
快速排气阀 SEU 可通过消声器减
少排气噪音。
工作和环境条件
气接口 G1/8 G1/4 G3/8 G1/2
工作介质 过滤压缩空气，润滑或未润滑
工作压力 [bar] 0.5 …10
环境温度 [° C] –20 …+75
介质温度 [° C] –20 …+75
主要技术参数
气接口 G1/8 G1/4 G3/8 G1/2
阀功能 快速排气
安装方式 螺纹旋入
安装位置 任意位置
公称通径 [mm] 5 7 11 15
标准额定流量 1>2 [l/min] 300 960 2,880 4,560
标准额定流量 2>3 [l/min] 660 1,200 2,760 6,480
产品重量 [g] 75 100 125 200
