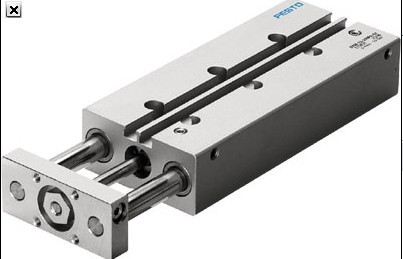

费斯托气缸维修包，费斯托气缸密封件

费斯托气缸维修包，费斯托气缸密封件

主要技术参数

活塞直径∅ 12 16 20 25

气接口M5 M5 G
G

活塞杆螺纹M6 M6 M8 M10x1.25

工作介质过滤压缩空气，润滑或未润滑

结构特点 活塞

抗扭转方形活塞杆

活塞杆上的较大扭矩[Nm] 0.10 0.10 0.20 0.45

缓冲形式 任意一端不可调 –

双端可调

缓冲长度(PPV) [mm] – 12 15 17

位置感测通过接近传感器

安装型式通过附件安装

安装位置任意

工作压力[bar]

活塞直径∅ 12 16 20 25

工作介质过滤压缩空气，润滑或未润滑

工作压力[bar] 1 …10

环境条件

派生型基本型R3

环境温度1) [° C] –20 …+80

耐腐蚀等级CRC2) 2 3

1) 注意接近传感器的工作范围

2) 耐腐蚀等级2，符合Festo 940 070标准

元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。

耐腐蚀等级3，符合Festo 940 070标准

元件必须具备较强的耐腐蚀能力。由于外部可视元件直接与工业环境或与溶剂、清洁剂等介质接触，因此对元件表面有较强的耐腐蚀性要求。
