DdsdTomTsmfrfaTpTTfaAbtocY?????编码电子安全开关CES包括两个部分：

编码执行器评估单元/读头

在本节所述设备的情况下，读头和

评估电子设备集成在一个外壳中。

安装在安全防护装置的可动部分上的致动器移动

通过关闭门朝向安装开关安装的读头。什么时候

达到接通距离，通过电源为执行器供电

可以传输感应读头和数据。

读取的位模式与评估中保存的代码进行比较

单位，如果数据匹配安全输出被启用（半导体

输出）。这里也可以集成反馈回路。

要使安全输出接通，必须有一个UB电压

START输入。可以使用跳线（自动）提供此电压

开始）或使用开始按钮。

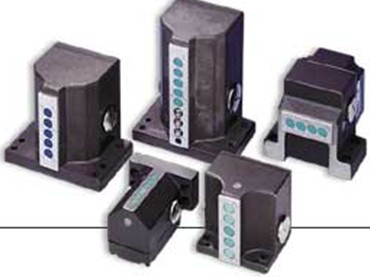

CES-AH-系统系列中的紧凑型安全开关结合在一起

读头和评估单元在一个外壳中。这些开关有两个安全性

输出。所有输出都是半导体输出。

本目录中列出的许多设备已经过雇员责任保险协会（BG）的测试，并在BG。

此外，Underwriters Laboratories列出了许多设备

（UL）。这些设备可用于需要此列表的国家/地区。

目录各页上的批准符号表示哪些

车身测试了开关设备。

借助下面列出的批准符号，您可以快速查看

哪些适用于相关设备：

CES评估单元有两个启用路径和监控输出

对于每个连接的读头。这些设备还有其他监控功能

输出，以及监控启动按钮和反馈的连接环。

编码执行器的信息由评估单元读取

在同一点处理。静态信号的传递（信息

关于是打开还是关闭）到更别的开关设备允许

使用系统长达50米的连接电缆。

串联布线，即几个评估单元的级联是可能的。

此功能使您可以实现分散布线

安全开关CES的概念。

具体来说，该系统的主要是定位

直接在安全门上的评估单元节省了控制空间内阁。

系统操作员可以读取安全开关的当前状态

两个LED指示灯（一个带双功能）。一个可能的错误

评估单元由红色LED指示。如果需要维修，则安全

与M23插头连接器连接的开关可在几秒钟内更换。

EUCHNER提供相应的配对连接器（参见子节

本节中的配件）。

安装多个安全开关时，请遵守规定的小值

距离避免相互干扰。

在器件内，两个输出LA和LB的关闭是双通道。因此，每个输出代表单独的安全输出。

此代码保存在评估单元中。每当读取执行器时，

评估单元将刚刚读取的代码与保存的代码进行比较。

只有当两个位模式相同时，才能识别执行器

启用路径已关闭。可能的教学操作数量

取决于所使用的评估单位。只有然后一个执行器才能进入

被检测到。 unicode原则提供高水平的保护反对篡改。

在版本的Fixcode设备上，教学操作由EUCH NER在交付之前执行。为此，分配了特定的致动器

装置。该设备只能使用此特定执行器进行操作。

无需教授其他执行器。

与具有代码检测的系统不同，具有多码评估a

不要求特定的执行器代码，而是仅检查是否

执行器属于EUCHNER，可由系统检测

（多码检测）。没有执行器代码的比较

将代码保存在评估单元中。结果是一种教学操作不需要执行器。

由于IP67的高防护等级，可以使用此开关

在非常恶劣的环境中直接放在安全防护装置上。半导体

技术允许评估单元的紧凑设计和无磨损

在理论上无限制的操作周期进行切换。

系统系列CES-AH -...中的设备具有特殊的安全输出

适用于大负载的直接切换。

因此，在适当的应用中，不需要连接功率继电器或接触器之间。

具有“开始”按钮连接的评估单元允许监控，

手动启动。按下启动评估单元中的继电器

一个按钮。监视按钮是否有干扰或可能的篡改

（监测下降沿）。

连接在评估单元下游的组件可以被监控以获得正确的功能。为此目的，常闭触点

这些组件被集成到评估单元的反馈回路中。只有连接反馈回路（Y1 / Y2）才能确保安全

输出要切换。

原则上，具有防护锁定的读头可以连接到每个CES

评估单位。系统系列中的评估单元CES-AZ- ...监视器

防护装置按照EN 1088进行锁定。有关哪些内容的信息

设备组合可以用作防护锁定

EN 1088，请参阅相关产品页面和组合

表。以前版本的系统CES-A- ...不提供

安全门锁监控。

在安全开关上，读头和评估单元集成在一起

一个住房。他们的运作原则与其他CES没有区别

系统。安全开关还提供unicode，多码和

修正码版本。与单独评估相比的YS

评估单元是在完整的开关功能组合中

一个紧凑的住房。此功能可以进行分散评估直接现场。

为了证明符合性，机械指令还包括

类型检查的可能性。尽管采取了所有相关标准

在开发过程中考虑到我们的所有开关都需要额外的

由机构进行的类型检查。

安全开关具有相对较大的操作距离

27 mm取决于执行器。与机械安全性相比

开关，装置的组装更容易，并且门轨道中的度的需求也显着降。因此装配

和维护成本要得多。

带有集成评估单元和读头的安全开关固定

到安全门的固定部分。
