奥托尼克斯型旋转编码器安装及使用EP58SS6-45-3F-P-24

奥托尼克斯型旋转编码器安装及使用EP58SS6-45-3F-P-24

  • 所属分类:韩国AUTONICS奥托尼克斯
  • 浏览次数:
  • 发布日期:2019-07-16
  • 产品概述
  • 性能特点
  • 技术参数

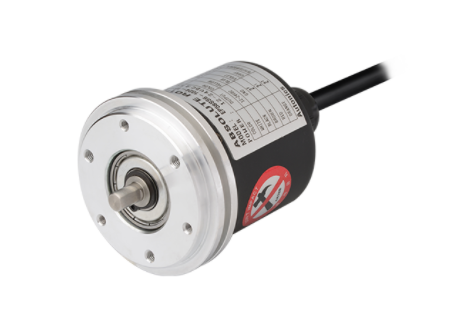

奥托尼克斯型旋转编码器安装及使用EP58SS6-45-3F-P-24

主要功能

*Ø58 mm法兰单圈式旋转编码器

*多种输出码制:BCD,二进制,格雷码

*多种分辨率:高达10位(1024等分)


*轴型, 嵌入型可选

*电源电压: 5 VDC ±5%, 12-24 VDC ±5%

技术参数

轴外径         Ø6mm

较大响应频率 35kHz

较大允许转速 3000rpm

防护等级             IP50

环境温度         -10~70℃, 存储时: -25~85℃

环境湿度  35~85%RH, 存储时: 35~90%RH

附件          Ø6mm 联轴器, 固定支架

启动力矩          Max.40gf.cm(Max.0.00392N.m)

分辨率           45P/R

输出码制           格雷码

旋转方向 CW方向输出值增加

控制输出         PNP集电极开路

电源电压          12-24VDC ±5%(纹波 P-P: Max.5%)

连接线缆类型 轴向配线引出型

※选择分辨率时, 请确保较大应答转速于或等于~较大允许转速

[较大应答转速 (rpm)=较大应答频率/分辨率 × 60sec]

※环境特性为未结冰、结露状态。

性能

EP58系列单圈值型旋转编码器采用Ø58mm尺寸的法兰,带Ø6mm同步轴设计;有多种分辨率可供选择,较高可达10位。该系列还有各种输出码制,包括BCD码,二进制码和格雷码。

奥托尼克斯型旋转编码器安装及使用EP58SS6-45-3F-P-24
