技术特性 [ - ]

对于Ｓｕｎ７９０系列可插入式数字比例阀放大器，手持式编程器（ＨＨＰ）可以非常方便地修改设定参数。

通过红外线适配器与放大器进行通讯，操作方式特别简单。同时手持式编程器也非常轻便，便于携带

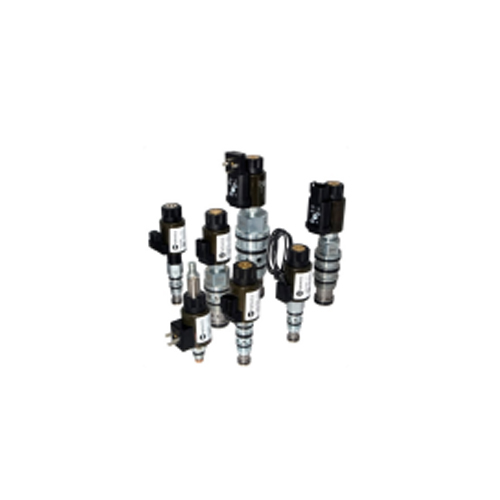

电比例插装阀

应 用

Sun电比例压力和流量控制阀在调节范围内可以提供连续的压力

以及流量控制。它们非常便于远程调节，变量调节，以及T8-A控

制方式。和Sun的电磁阀一样，这些阀都采用了直动式设计。

溢流阀

 Sun电比例先导溢流阀是2口阀，压力可调。

 它们有两种方式可以选择：标准式以及反向作用式。（对于反

向作用式，随着信号的增加，压力减少）

 一般的流量为0.25gpm（1L/min）。

 它们允许独立使用，或者作为先导级控制主阀，允许较大流量

为200gpm（760L/min）。

减压以及溢流/减压阀

 减压阀一般都是用来对二级回路提供更压力，而溢流阀一般

都是用来控制主级回路的较大工作压力。

 Sun三口比例溢流/减压阀，在溢流功能情况下提供电比例压

力控制。

 这些阀有标准式和反作用式两种。（反作用式是指，随着信号

的增加，压力减小）

 额定流量为5gpm（20L/min）。

 如果需要更大的的流量（上至80gpm[320L/min]），可采用先

导级溢流形式，同时配以不同主级的减压和溢流/减压阀。

 如需更快更准确的减压压力控制，我们可为其设计更好动态响

应的结构。

 即使减压以及溢流/减压阀是常开形式，但满负荷的反方向流

量都可使主阀阀芯关闭。这种反向流量作用可以通过增加反向

单向阀克服。

流量控制阀

 Sun二口或者三口的比例流量阀将会根据电信号产生相应的节

流口。

 这些阀可分为常开和常闭两种类型。

 它们具有广泛流量调节能力，由此可以提供较优解决方案

 一般较大流量为10gpm（40L/min）

比例控制放大器

 Sun比例放大器是特别针对Sun电比例阀设计的。

 它们拥有DIN接头形式和嵌入式两种。

 嵌入式等级为IP-69K，德国接头。

 两种形式的放大器都可以很方便地采用Sun手持程序器进行设

置。

设计理念和特性

所有的Sun电比例电磁阀的一般特性：

 都是直动式，不需要小先导压力以及先导流量。

 它们的动作执行都是基于平衡力的设计理念。（电磁力能按比

例地反作用于液压力）

 所有的比例螺线管都是按照5000psi（350bar）的标准设计，

所以这些阀的所有口都可以承受5000psi（350bar）的压力。

 比例电磁铁是摩擦力，外推式，湿式电磁铁的设计。

 对于液压冲击，电磁阀力特性相对稳定。

 样本中的性能曲线是在使用以下颤振（PWM）频率输入。

 相关颤振（PWM）频率为140Hz。 （默认值是指用来

对所有阀而言，用进行同于样本上性能曲线）

 阀滞回，在颤振（PWM）下，一般是小于4%。

 模拟直流电压信号可以作用于阀。（这种情况下，阀

的滞回将过7%。由于效率，这种情况下将会在传

送过程中消耗更大的能量，使回路发热更大。）

 太颤振（PWM）频率将会使压力发生微小抖动（这

种情况可以通过改变颤振频率后的结果表现加以诊
