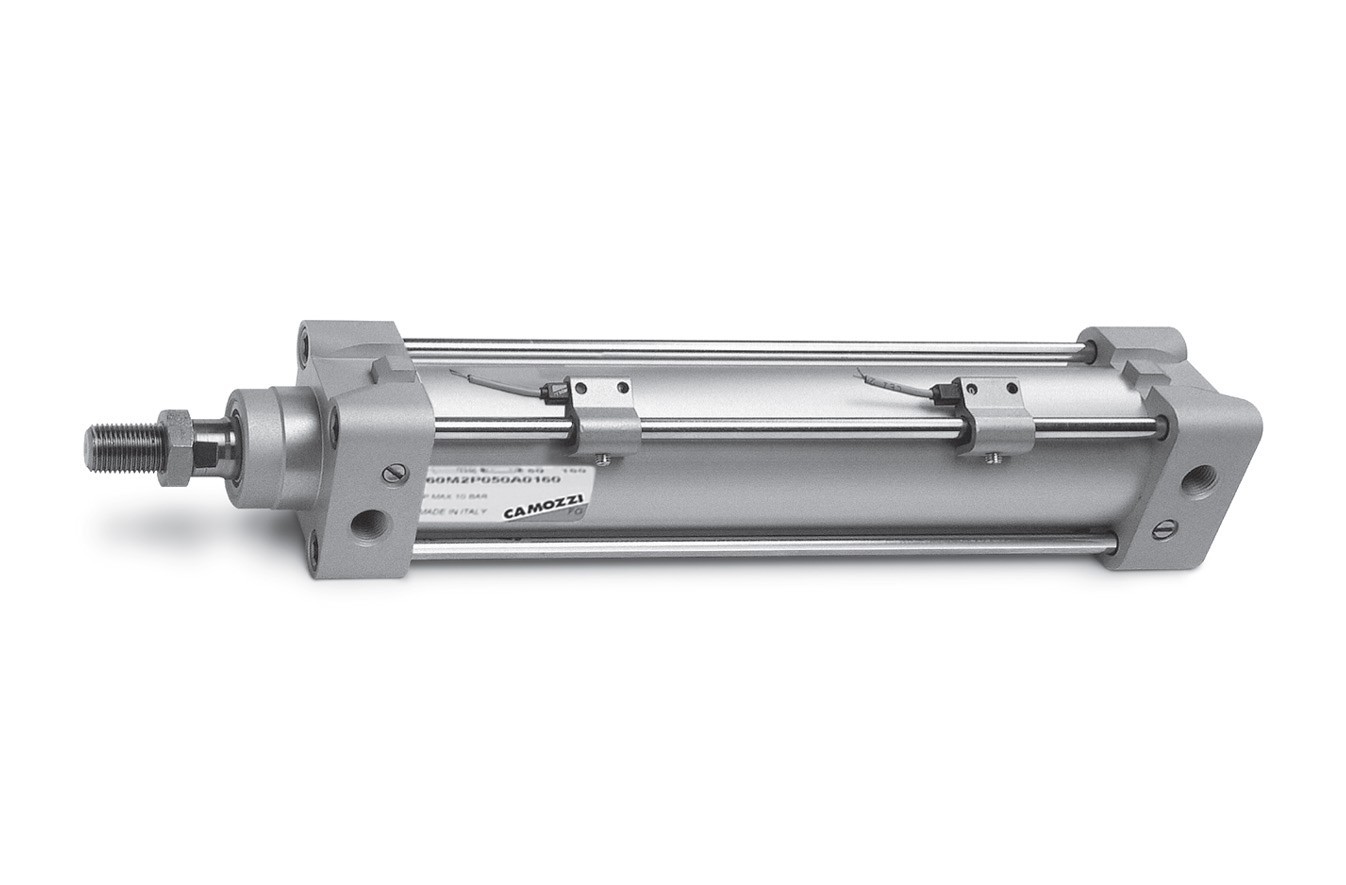

CAMOZZI导向气缸，康茂盛单价查询
2 = 双作用
机能图符号
CD07
A 材料
A = 阳极氧化铝合金基体，轧辊 AISI 303 不锈钢活塞杆，聚氨酯密封件，
轧辊 AISI 420B 不锈钢导向杆（QCT）或 C50 淬硬钢导向杆（QCB ）
如果气缸行程为非标准行程，如行程 35（标准
介质 洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）
QC 系列导杆气缸缸径从 20 至 63 mm 共六种，气缸与导向装置设计在一体，移动部
件可以承受较大的径向负载及力矩，很适合安装在较小的空间内。气缸导杆的导向套有两
种形式：青铜粉末冶金导向套（QCT）和滚珠直线导轨导向套（QCB）。当径向负载较大
时，一般采用 QCT 型；而当运动精度较高，且使用频率较大时建议采用 QCB 型。
两种形式的导杆气缸内部均装有缓冲垫，以防止活塞与端盖的直接撞击。基体两侧均
设计有可直接安装磁性接近开关的沟槽。
类型
T = 青铜粉末冶金导向套
2 工作方式
行程请参阅前页标准行程表），其尺寸请按照其上一
级行程的尺寸查阅，即行程 40。
ØC, B, L3 尺寸，请参阅后页尺寸表。材料 阳极氧化铝合金基体，镀锌钢前固定板，轧辊 AISI 303 不锈钢活塞杆，聚氨酯密封件，轧辊 420B 不锈钢导杆（QCT）或 C50 淬硬钢导杆（QCB）
安装方式 借助于基体上的螺纹孔或通孔
行程 见标准行程表
结构形式 单气缸，双导杆，单固定板，QCT 型采用青铜粉末冶金导向套，QCB 型采用滚珠直线导轨导向套
工作方式 双作用
B = 滚珠直线导轨导向套
工作温度 0 ÷ 80°C（干燥空气为 -20°C）
速度 50 ÷ 500 mm/s（空载）
工作压力 1 ÷ 10 bar
