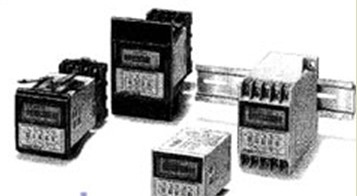

OMRON数字定时器外形小巧H5CX-A11SD-N

OMRON数字定时器外形小巧H5CX-A11SD-N

技术参数

电源电压    AC24V (50/60 Hz)

                 DC12～24V 波纹20%以下

容许电压变化范围    额定电源电压的85～110% (DC12～24V为90～110%)

耗电量         约5.1VA/约2.4W

环境温度范围 使用时: -10～55℃ (贴紧安装时: -10～+50℃)

                保存时: -25～70℃

                (无结冰、结露)

环境湿度范围 使用时: 25～85%

                (无结冰、结露)

综合误差        动作时间的偏差、设定误差、温度 电压的影响

               ±0.01%±0.05s以下（电源起动时）

               ±0.005%±3ms以下(信号起动、小输入信号宽度设定为1ms时)

              (相对于设定值的比例)

输入方式    无电压输入/电压输入（切换）

无电压输入  无接点输入    短路时阻抗: 1kΩ以下

                              0Ω时流出电流: 约12mA

                           短路时残留电压: 3V以下

                           开路时阻抗: 100kΩ以上

                          (请使用30V以下的DC电源)

          有接点输入 必须使用可开关10V 5mA的接点

        适用2线式传感器 漏电流: 1.5mA以下

                         开关容量: 5mA以上

                         残留电压: DC3.0V以下

                         使用电压: 须在DC10V时动作

复位方式      电源复位（取决于输出模式）/自动复位（取决于输出模式）/外部复位/手动复位

绝缘电阻      导电部端子与外露的非充电金属部之间: 100MΩ以上 (DC500V兆欧表)

            非连续接点之间: 100MΩ以上 (DC500V兆欧表)

耐电压     充电金属部与非充电金属部之间: AC2000V 50/60Hz 1min

            控制输出与电源、输入回路之间: AC1000V 50/60Hz 1min

            非连续接点之间: AC1000V 50/60Hz 1min

电源复位       小电源开路时间: 0.5s (A-3、b1、F、ton-1、toff-1模式除外)

显示模式         增量(UP)显示、减量(DOWN)显示（切换）

显示方式         7段阴极LCD显示 4位

字符高度 当前值: 12mm (红色)

                设定值: 6mm (绿色)

按键保护方式 按键保护开关

停电记忆方式 EEP-ROM（写入次数: 10万次以上、记忆时间: 10年以上)
